Фланец стальной плоский Ду 100 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М16
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 100
- Диаметр крепежных отверстий:
- 18
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М16
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 100
- Диаметр крепежных отверстий:
- 18
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М16
- Длина шпилек:
- 80
- Вес:
- 3.85 кг
- Длина болтов:
- 65
- Толщина фланца:
- 22
- Диаметр уплотнительной поверхности:
- 158
- Расстояние между центрами крепежных отверстий:
- 180
- Примечание:

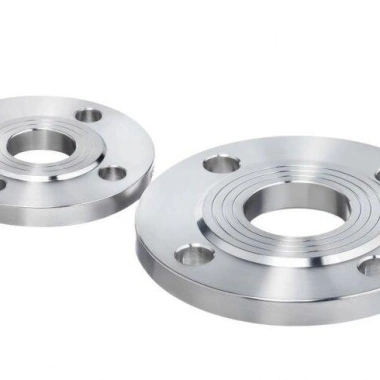

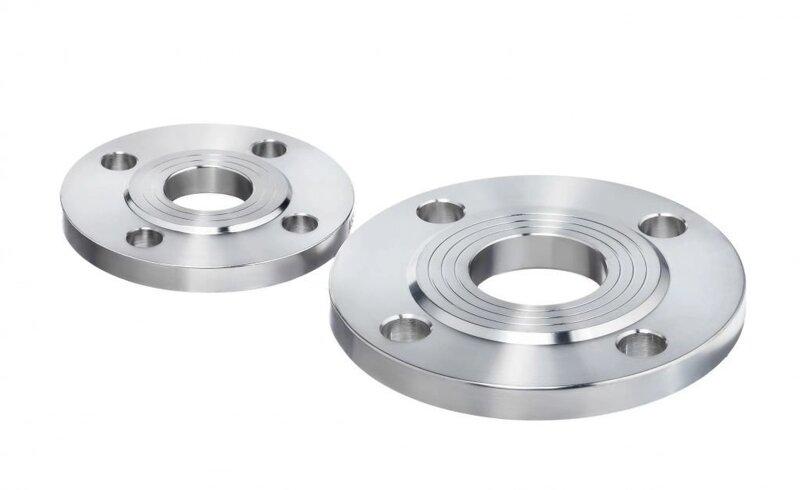

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 110
- Наружный диаметр:
- 215
- Инженерная система:
- Пожаротушение, Тепловые пункты, Водоотведение, Водоснабжение
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Стальной плоский приварной фланец торговой марки LD с условным проходом DN 100 (Ду 100) рассчитан на номинальное давление PN 10 (Ру 10 бар). Изделие изготовлено по типу 01 в соответствии с требованиями ГОСТ 33259-2015. Принадлежность ко II группе предусматривает проведение обязательного контроля макроструктуры, твердости и проведение неразрушающего контроля заготовок, что гарантирует надежность соединительного узла в технологических трубопроводах.
Конструктивные параметры и геометрия
Фланец выполнен по Ряду 1 (предпочтительный ряд геометрических размеров) и имеет уплотнительную поверхность исполнения B (соединительный выступ). Данная конфигурация обеспечивает герметичность стыка при использовании стандартных эластичных или спирально-навитых прокладок. Плоская конструкция типа 01 монтируется путем насаживания фланца на трубу и последующей обварки двумя швами по периметру.
- Номинальный диаметр (DN/Ду): 100 мм;
- Номинальное давление (PN/Ру): 1.0 МПа (10 кгс/см²);
- Тип фланца: 01 (плоский приварной);
- Исполнение уплотнительной поверхности: B (с выступом);
- Стандарт: ГОСТ 33259-2015 (Ряд 1);
- Группа контроля заготовок: II группа;
- Производитель: LD.
Сфера применения
Применяется для монтажа запорно-регулирующей арматуры, соединения участков трубопроводов и подключения технологического оборудования в системах водоснабжения, тепловых сетях и на объектах ЖКХ.
