Фланец стальной плоский Ду 125 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М16
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 125
- Диаметр крепежных отверстий:
- 18
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М16
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 125
- Диаметр крепежных отверстий:
- 18
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М16
- Длина шпилек:
- 90
- Вес:
- 5.263 кг
- Длина болтов:
- 70
- Толщина фланца:
- 24
- Диаметр уплотнительной поверхности:
- 184
- Расстояние между центрами крепежных отверстий:
- 210
- Примечание:

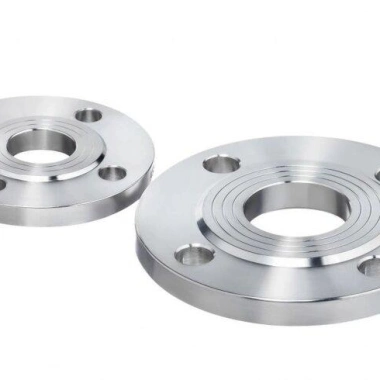

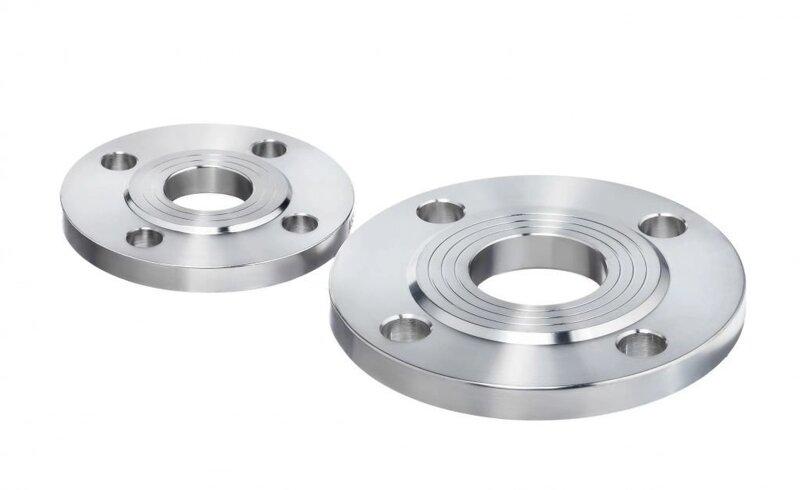

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 135
- Наружный диаметр:
- 245
- Инженерная система:
- Водоотведение, Тепловые пункты, Пожаротушение, Водоснабжение
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Плоский приварной стальной фланец DN 125 (Ду 125) под номинальное давление PN 10 (Ру 10) выпускается заводом LD согласно межгосударственному стандарту ГОСТ 33259-2015. Продукт относится к типу 01, монтируется непосредственно на сквозной конец трубы и фиксируется сваркой. Изделие соответствует II группе контроля качества, проходя комплекс механических испытаний и дефектоскопию для исключения внутренних пор и трещин в структуре металла.
Технические свойства и уплотнение
Модификация соответствует Ряду 1 и снабжена зеркалом фланца в исполнении B (соединительный выступ). Плоская геометрия обеспечивает минимальные радиальные габариты соединительного узла. Осевые отверстия под крепежные болты (шпильки) расположены симметрично, что упрощает центровку арматуры при монтаже трубопроводной линии.
- Номинальный диаметр (DN/Ду): 125 мм;
- Номинальное давление (PN/Ру): 10 бар (1.0 МПа);
- Тип конструкции: 01 (плоский);
- Исполнение зеркала: B (ряд 1);
- Нормативный документ: ГОСТ 33259-2015;
- Классификация заготовки: II группа качества;
- Бренд: LD.
Назначение изделия
Используется при строительстве магистральных и распределительных трубопроводов, транспортирующих воду, пар и другие неагрессивные жидкие среды в промышленном секторе и теплоэнергетике.
