Фланец стальной плоский Ду 15 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 15
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 15
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Номинальный диаметр шпилек:
- М12
- Длина шпилек:
- 60
- Вес:
- 0.486 кг
- Длина болтов:
- 45
- Толщина фланца:
- 12
- Диаметр уплотнительной поверхности:
- 47
- Расстояние между центрами крепежных отверстий:
- 65
- Примечание:

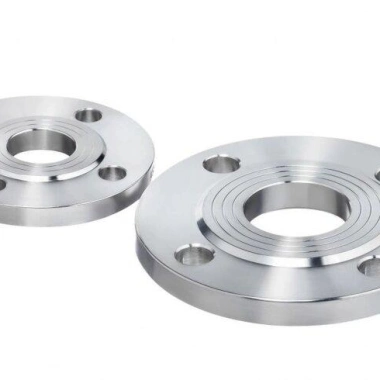

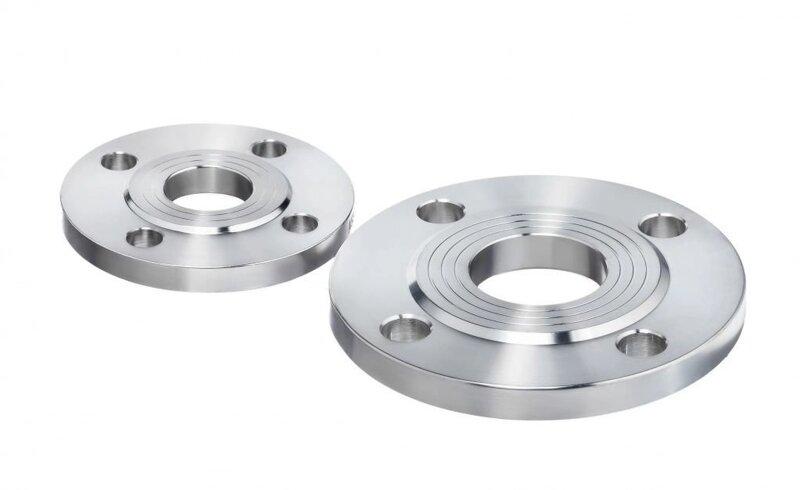

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 19
- Наружный диаметр:
- 95
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Стальной приварной фланец малого диаметра DN 15 (Ду 15) предназначен для эксплуатации в трубопроводных системах с рабочим давлением до PN 10 (Ру 10). Изготовлен по ГОСТ 33259-2015, тип 01 (плоский). Компактные габариты Ряда 1 позволяют производить монтаж в условиях ограниченного пространства. Металл заготовки рассчитан на эксплуатацию в широком диапазоне температур рабочей и окружающей среды.
Особенности конструкции фланца DN 15
Исполнение уплотнительной поверхности B (выступ) обеспечивает плотное прилегание прокладочного материала и герметичность фланцевого соединения. Внутренний диаметр фланца типа 01 соразмерен наружному диаметру стыкуемой трубы, что исключает перекосы при установке. Деталь обладает необходимой жесткостью для компенсации температурных расширений малых трубопроводных линий.
- Номинальный диаметр (DN/Ду): 15 мм;
- Номинальное давление (PN/Ру): 1.0 МПа;
- Тип элемента: 01 (плоский приварной);
- Геометрия зеркала: исполнение B (Ряд 1);
- Стандартизация: ГОСТ 33259-2015;
- Способ фиксации: двухсторонняя сварка по окружности трубы.
Область использования
Применяется для подключения контрольно-измерительных приборов (КИПиА), датчиков давления, дренажных линий, воздухоспускных клапанов и регулирующих вентилей малого прохода.
