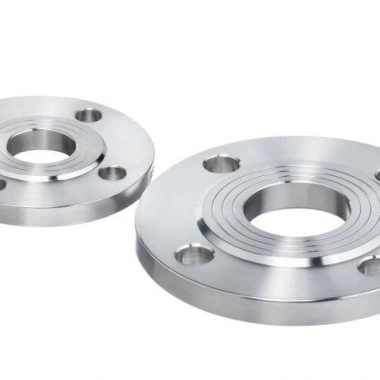

Фланец стальной плоский Ду 15 Ру16 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 15
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 15
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Номинальный диаметр шпилек:
- М12
- Длина шпилек:
- 60
- Вес:
- 0.576 кг
- Длина болтов:
- 45
- Толщина фланца:
- 14
- Диаметр уплотнительной поверхности:
- 47
- Расстояние между центрами крепежных отверстий:
- 65
- Примечание:
- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 19
- Наружный диаметр:
- 95
- Инженерная система:
- Пожаротушение, Тепловые пункты, Водоснабжение, Отопление
- Давление:
- 16
- ГОСТ:
- ГОСТ 33259-2015
Стальной плоский фланец DN 15 (Ду 15) на номинальное давление PN 16 (Ру 16) производится под брендом LD по ГОСТ 33259-2015 (тип 01). Увеличенный предел давления до 1.6 МПа требует повышенной прочности, которая подтверждается принадлежностью изделия ко II группе контроля качества заготовок. Данная группа включает ультразвуковой или радиографический контроль на отсутствие скрытых дефектов проката или поковки.
Конструкционные параметры
Фланец Ряда 1 с уплотнительным выступом (исполнение B) предотвращает выдавливание межфланцевой прокладки при пиковых нагрузках и гидроударах в системе. Компактное исполнение Ду 15 адаптировано под монтаж стандартных резьбовых и фланцевых кранов, клапанов и переходов соответствующего класса давления PN 16.
- Номинальный диаметр (DN/Ду): 15 мм;
- Номинальное давление (PN/Ру): 1.6 МПа (16 кгс/см²);
- Конструктивное исполнение: тип 01 (плоский);
- Тип поверхности: B (с соединительным выступом);
- Технические условия: ГОСТ 33259-2015;
- Категория контроля: II группа;
- Изводитель: LD.
Сферы применения
Востребован в технологических схемах нефтехимических предприятий, узлах учета тепловой энергии, котельных установках и на линиях распределения технологических газов и жидкостей.
