Фланец стальной плоский Ду 150 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 150
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 150
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М20
- Длина шпилек:
- 100
- Вес:
- 6.55 кг
- Длина болтов:
- 70
- Толщина фланца:
- 24
- Диаметр уплотнительной поверхности:
- 212
- Расстояние между центрами крепежных отверстий:
- 240
- Примечание:

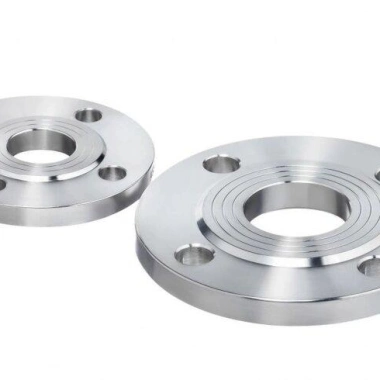

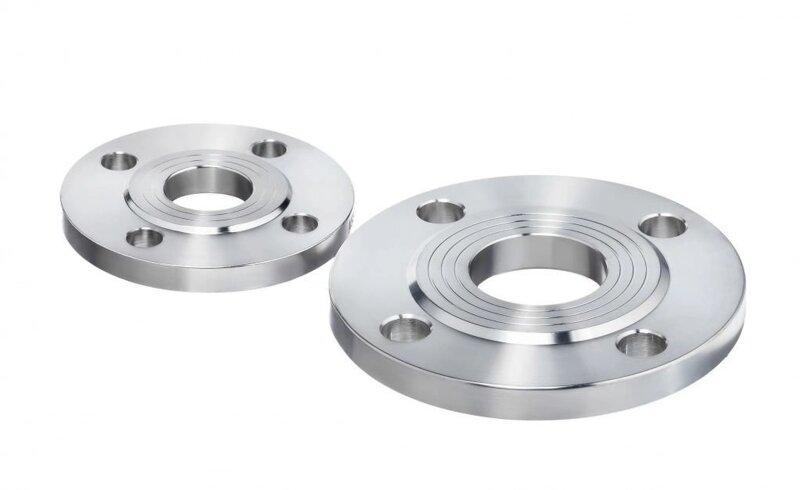

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 161
- Наружный диаметр:
- 280
- Инженерная система:
- Пожаротушение, Водоотведение, Тепловые пункты, Водоснабжение
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Магистральный стальной фланец типа 01 торговой марки LD с условным проходом DN 150 (Ду 150) спроектирован под рабочее давление PN 10 (Ру 10). Производство регламентировано ГОСТ 33259-2015. Изделие относится ко II группе контроля, что гарантирует точное соблюдение химического состава конструкционной стали, стабильные показатели ударной вязкости и прочности при статических нагрузках на трубопроводную систему.
Техническое описание и сопряжение
Модель выполнена по Ряду 1 с геометрией зеркала в исполнении B (соединительный выступ). Плоский приварной фланец Ду 150 надевается на трубу и приваривается, формируя жесткий узел. Точное центрирование крепежных отверстий позволяет равномерно распределить затяжку болтового соединения, исключая деформацию зеркала фланца и фланцевой прокладки.
- Номинальный диаметр (DN/Ду): 150 мм;
- Номинальное давление (PN/Ру): 1.0 МПа;
- Тип изделия: 01 (плоский приварной);
- Конфигурация уплотнения: исполнение B (Ряд 1);
- Стандарт: ГОСТ 33259-2015;
- Уровень испытаний заготовок: II группа;
- Торговая марка: LD.
Применение в инженерных сетях
Используется для монтажа задвижек, обратных клапанов и насосного оборудования на магистральных линиях водоканалов, в промышленных системах охлаждения и распределительных тепловых сетях.
