Фланец стальной плоский Ду 150 Ру16 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 150
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 150
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М20
- Длина шпилек:
- 100
- Вес:
- 7.634 кг
- Длина болтов:
- 80
- Толщина фланца:
- 28
- Диаметр уплотнительной поверхности:
- 212
- Расстояние между центрами крепежных отверстий:
- 240
- Примечание:

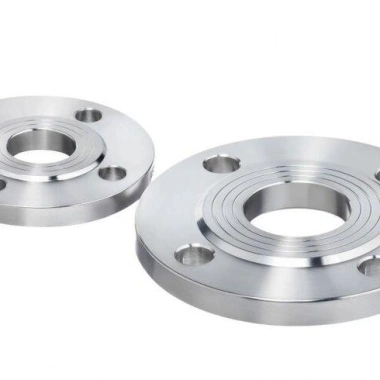

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 161
- Наружный диаметр:
- 280
- Инженерная система:
- Водоснабжение, Отопление, Пожаротушение, Тепловые пункты
- Давление:
- 16
- ГОСТ:
- ГОСТ 33259-2015
Фланец стальной плоский приварной DN 150 (Ду 150) под давление PN 16 (Ру 16) поставляется в исполнении типа 01 согласно ГОСТ 33259-2015. Изделие производства LD рассчитано на работу в более нагруженных системах, чем аналоги на Ру 10, что обуславливает строгое соответствие II группе контроля заготовок. Контроль включает проверку макроструктуры и неразрушающие методы дефектоскопии, исключающие расслоения металла.
Механические свойства и уплотнительная поверхность
Деталь имеет размеры Ряда 1 и уплотнительную поверхность исполнения B (выступ). За счет увеличенной толщины диска по сравнению с модификацией на 10 бар, данный фланец выдерживает повышенные осевые и изгибающие усилия. Геометрия плоского кольца обеспечивает соосность с трубопроводом и упрощает проведение сварочных работ на монтажной площадке.
- Номинальный диаметр (DN/Ду): 150 мм;
- Номинальное давление (PN/Ру): 1.6 МПа (16 бар);
- Тип по ГОСТ: 01 (плоский);
- Исполнение зеркала фланца: B;
- Базовый стандарт: ГОСТ 33259-2015;
- Категория качества: II группа;
- Производитель: LD.
Сферы применения
Применяется на объектах нефтеперерабатывающей промышленности, в напорных системах водоснабжения и водоотведения, на технологических линиях химических производств и в распределительных узлах теплоэлектроцентралей (ТЭЦ).
