Фланец стальной плоский Ду 20 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 20
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 20
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Номинальный диаметр шпилек:
- М12
- Длина шпилек:
- 60
- Вес:
- 0.8 кг
- Длина болтов:
- 50
- Толщина фланца:
- 14
- Диаметр уплотнительной поверхности:
- 58
- Расстояние между центрами крепежных отверстий:
- 75
- Примечание:

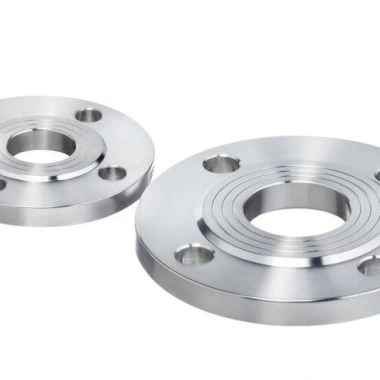

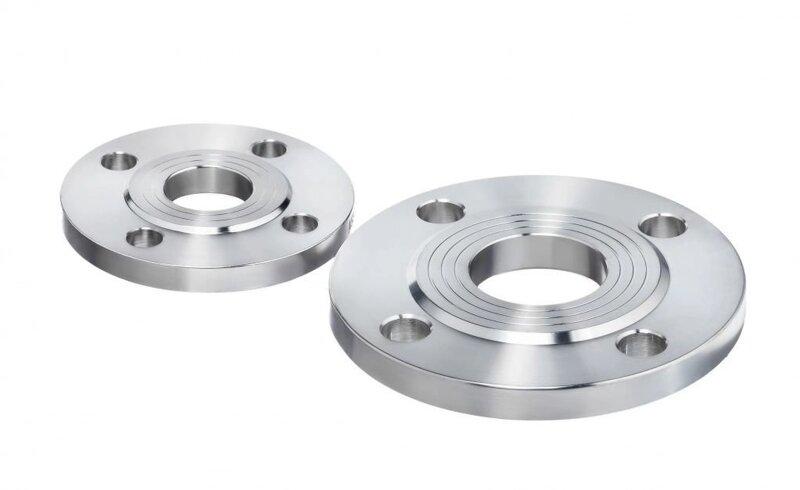

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 26
- Наружный диаметр:
- 105
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Стальной плоский приварной фланец с условным проходом DN 20 (Ду 20) предназначен для соединения элементов трубопроводов и подключения арматуры при номинальном давлении системы PN 10 (Ру 10). Изделие изготовлено по типу 01 в соответствии с межгосударственным стандартом ГОСТ 33259-2015. Конструкция предусматривает насаживание фланца на трубу с последующей фиксацией с помощью двух сварных швов по периметру стыка.
Геометрия и уплотнительная поверхность
Фланец выполнен согласно размерам Ряда 1 и снабжен уплотнительной поверхностью исполнения B (соединительный выступ). Данная конфигурация обеспечивает центровку и плотное прилегание межфланцевой прокладки, предотвращая разгерметизацию узла под воздействием внутренних нагрузок. Малый диаметр Ду 20 минимизирует общие габариты соединительного узла.
- Номинальный диаметр (DN/Ду): 20 мм;
- Номинальное давление (PN/Ру): 1.0 МПа (10 кгс/см²);
- Тип конструкции: 01 (плоский приварной);
- Исполнение зеркала: B (с выступом);
- Стандартизация: ГОСТ 33259-2015 (Ряд 1);
- Способ монтажа: дуговая или газовая сварка.
Область применения
Используется при прокладке распределительных сетей водоснабжения и отопления, в узлах обвязки котельного оборудования, а также для подключения измерительных приборов и регулирующих вентилей малого сечения.
