Фланец стальной плоский Ду 200 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М20
- Длина шпилек:
- 100
- Вес:
- 8.013 кг
- Длина болтов:
- 75
- Толщина фланца:
- 24
- Диаметр уплотнительной поверхности:
- 268
- Расстояние между центрами крепежных отверстий:
- 295
- Примечание:

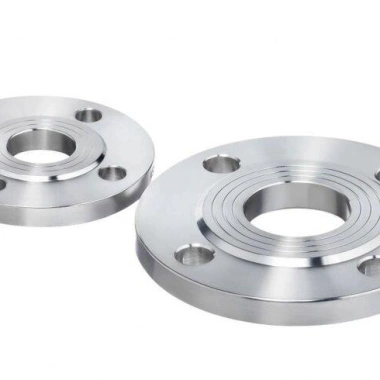

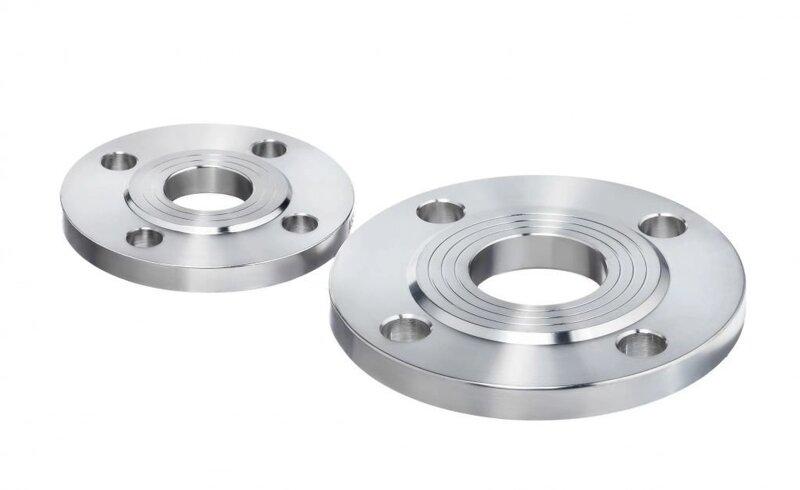

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 222
- Наружный диаметр:
- 335
- Инженерная система:
- Пожаротушение, Тепловые пункты, Водоотведение, Водоснабжение
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Магистральный плоский приварной фланец торговой марки LD с условным проходом DN 200 (Ду 200) спроектирован для эксплуатации в системах с номинальным давлением PN 10 (Ру 10). Изделие соответствует типу 01 по ГОСТ 33259-2015. Принадлежность ко II группе контроля качества заготовок гарантирует прохождение обязательной дефектоскопии и проверку внутренней макроструктуры металла на отсутствие скрытых пор, расслоений и трещин.
Конструктивные особенности
Модель изготовлена по Ряду 1 и имеет исполнение уплотнительной поверхности B (соединительный выступ). Плоская конструкция Ду 200 обладает точной соосностью крепежных отверстий, что обеспечивает равномерное распределение усилий при затяжке болтов или шпилек. Сталь заготовки сохраняет механическую прочность при температурных колебаниях рабочей среды.
- Номинальный диаметр (DN/Ду): 200 мм;
- Номинальное давление (PN/Ру): 1.0 МПа (10 бар);
- Конструктивный тип: 01 (плоский);
- Исполнение поверхности: B (Ряд 1);
- Нормативный документ: ГОСТ 33259-2015;
- Классификация заготовки: II группа контроля;
- Завод-изготовитель: LD.
Сферы применения
Применяется для монтажа крупногабаритной запорной арматуры (задвижек, поворотных затворов), насосных агрегатов и прямых участков трубопроводов на объектах водоканалов, промышленных предприятий и в магистральных тепловых сетях.
