Фланец стальной плоский Ду 200 Ру16 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 12 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 12 шт
- Номинальный диаметр шпилек:
- М20
- Длина шпилек:
- 110
- Вес:
- 9.692 кг
- Длина болтов:
- 80
- Толщина фланца:
- 30
- Диаметр уплотнительной поверхности:
- 268
- Расстояние между центрами крепежных отверстий:
- 295
- Примечание:

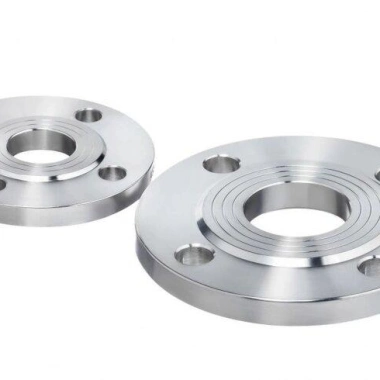

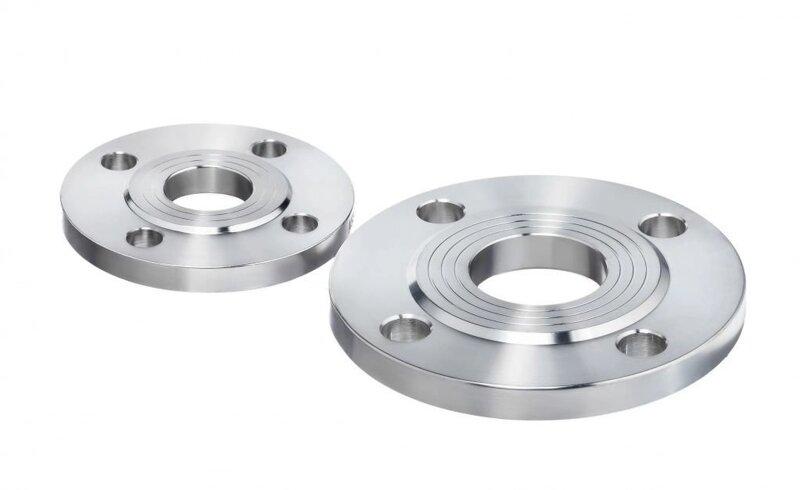

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 222
- Наружный диаметр:
- 335
- Инженерная система:
- Пожаротушение, Тепловые пункты, Водоснабжение, Отопление
- Давление:
- 16
- ГОСТ:
- ГОСТ 33259-2015
Стальной приварной плоский фланец DN 200 (Ду 200) на номинальное давление PN 16 (Ру 16) производится под брендом LD согласно ГОСТ 33259-2015. Повышенный класс давления (16 бар) обуславливает увеличенную толщину диска детали по сравнению с модификацией на Ру 10. Соответствие II группе контроля заготовок подтверждает проведение неразрушающих методов испытаний, что исключает разрушение фланца при пиковых гидравлических нагрузках.
Технические свойства соединения
Изделие имеет геометрические параметры Ряда 1 и снабжено зеркалом исполнения B (с соединительным выступом). Корректный монтаж фланца типа 01 выполняется путем его насадки на тело трубы и обварки. Равномерная плотность металла обеспечивает высокое качество сварного шва и долговечность фланцевого сопряжения в условиях вибрационных воздействий.
- Номинальный диаметр (DN/Ду): 200 мм;
- Номинальное давление (PN/Ру): 1.6 МПа (16 кгс/см²);
- Тип фланца: 01 (плоский);
- Конфигурация зеркала: исполнение B;
- Базовый стандарт: ГОСТ 33259-2015;
- Категория качества заготовки: II группа;
- Бренд: LD.
Область использования
Востребован в напорных системах промышленного водоотведения, на технологических линиях нефтехимических комбинатов, перекачивающих станциях и в распределительных узлах теплоэлектроцентралей (ТЭЦ).
