Фланец стальной плоский Ду 25 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015 II группа LD
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 25
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 25
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Номинальный диаметр шпилек:
- М12
- Длина шпилек:
- 60
- Вес:
- 0.86 кг
- Длина болтов:
- 50
- Толщина фланца:
- 14
- Диаметр уплотнительной поверхности:
- 68
- Расстояние между центрами крепежных отверстий:
- 85
- Примечание:

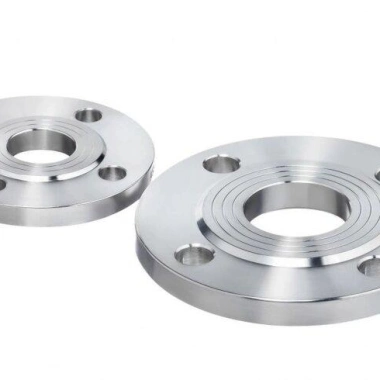

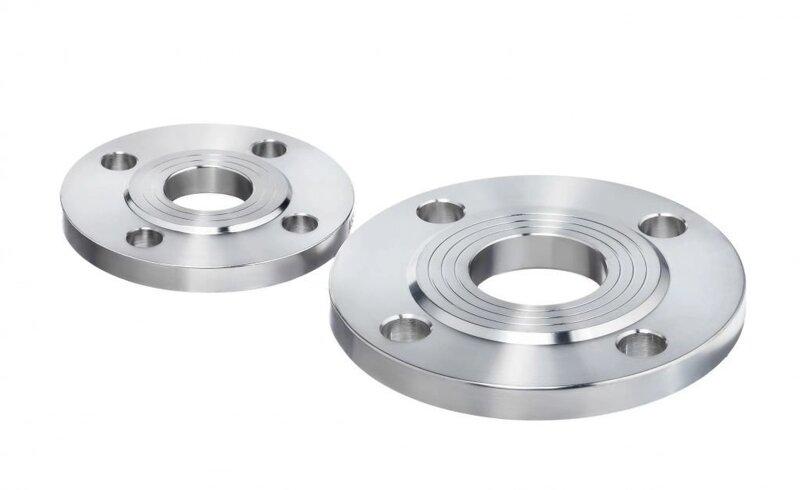

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 33
- Наружный диаметр:
- 115
- Инженерная система:
- Пожаротушение, Тепловые пункты, Водоотведение, Водоснабжение
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Стальной плоский фланец торговой марки LD с условным проходом DN 25 (Ду 25) и номинальным давлением PN 10 (Ру 10) изготовлен по типу 01 в соответствии с ГОСТ 33259-2015. Изделие выпущено с соблюдением требований II группы контроля заготовок, что предусматривает механические испытания на ударную вязкость и твердость. Это гарантирует стабильность физических свойств соединительного элемента при эксплуатации под статическим давлением.
Конструктивные параметры
Фланец относится к Ряду 1 и имеет исполнение уплотнительной поверхности B (выступ). Данный типоразмер адаптирован под монтаж труб с наружным диаметром, соответствующим стандарту DN 25. Конструкция обеспечивает плотную посадку на трубу под приварку, минимизируя зазоры и упрощая центрирование перед проведением сварочных работ.
- Номинальный диаметр (DN/Ду): 25 мм;
- Номинальное давление (PN/Ру): 1.0 МПа;
- Тип по стандарту: 01 (плоский приварной);
- Исполнение зеркала фланца: B (Ряд 1);
- Технические условия: ГОСТ 33259-2015;
- Контроль качества: II группа;
- Производитель: LD.
Назначение изделия
Применяется в трубных разводках ЖКХ, системах пожаротушения, технологических трубопроводах химической и пищевой промышленности для подключения запорных вентилей, фильтров и обратных клапанов.
