Фланец стальной плоский Ду 25 Ру10 тип 01 ряд 1 исполнение B ГОСТ 33259-2015
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 25
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М12
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 25
- Диаметр крепежных отверстий:
- 14
- Количество крепежных отверстий:
- 4 шт
- Номинальный диаметр шпилек:
- М12
- Длина шпилек:
- 60
- Вес:
- 0.95 кг
- Длина болтов:
- 50
- Толщина фланца:
- 14
- Диаметр уплотнительной поверхности:
- 68
- Расстояние между центрами крепежных отверстий:
- 85
- Примечание:

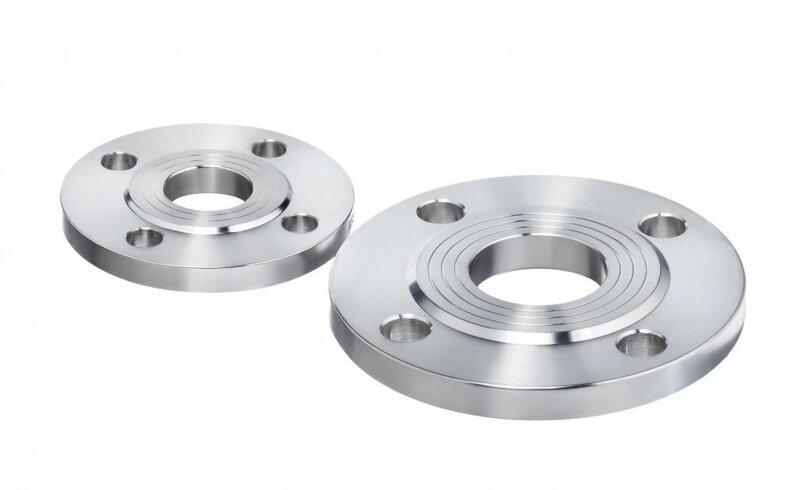

- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Материал:
- сталь
- Страна производства:
- Россия
- Тип:
- плоский
- Внутренний диаметр:
- 33
- Наружный диаметр:
- 115
- Давление:
- 10
- ГОСТ:
- ГОСТ 33259-2015
Плоский приварной стальной фланец DN 25 (Ду 25) под номинальное давление PN 10 (Ру 10) представляет собой соединительную деталь трубопровода, выпускаемую по ГОСТ 33259-2015 (тип 01). Изделие предназначено для создания разъемных фланцевых соединений на участках трубопроводных линий малого диаметра. Изготавливается из конструкционных марок стали, обеспечивающих хорошую свариваемость без предварительного подогрева.
Особенности конструкции и сопряжения
Фланец спроектирован по Ряду 1 и укомплектован зеркалом в исполнении B (соединительный выступ). Плоский диск типа 01 приваривается к трубе с внутренней и внешней стороны, образуя прочное соединение. Точные геометрические допуски соосности отверстий под крепеж упрощают сквозной монтаж болтами со смежной ответной деталью арматуры.
- Номинальный диаметр (DN/Ду): 25 мм;
- Номинальное давление (PN/Ру): 10 бар (1.0 МПа);
- Тип элемента: 01 (плоский);
- Исполнение уплотнительной зоны: B;
- Нормативный документ: ГОСТ 33259-2015;
- Метод крепления к трубе: приварной.
Сфера применения
Используется при монтаже узлов учета воды и газа, в обвязке насосного оборудования малой мощности, системах отопления жилых и производственных зданий, а также на байпасных линиях технологических установок.
