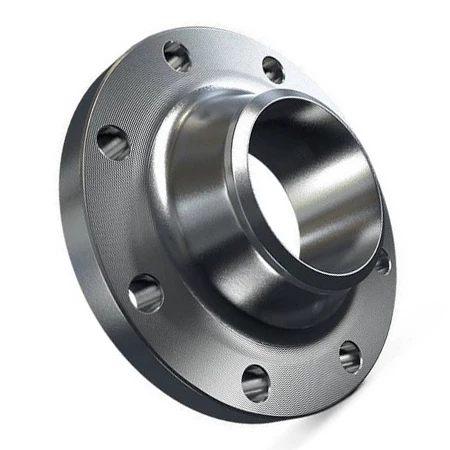

Фланец стальной воротниковый Ду 200 Ру10 тип 11 ряд 1 исполнение B HXCX
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Характеристики
- Описание
- Оплата и доставка
- Как купить?
- Отзывы
- Номинальный диаметр болтов:
- М20
- Применение:
- Для трубопроводной арматуры, соединительных частей и трубопроводов, присоединительных фланцев машин, оборудования, приборов, патрубков, аппаратов и резервуаров.
- Диаметр условный:
- 200
- Диаметр крепежных отверстий:
- 22
- Количество крепежных отверстий:
- 8 шт
- Номинальный диаметр шпилек:
- М20
- Длина шпилек:
- 100
- Длина болтов:
- 75
- Толщина фланца:
- 22
- Диаметр уплотнительной поверхности:
- 268
- Высота уплотнительной поверхности:
- 3
- Расстояние между центрами крепежных отверстий:
- 295
- Примечание:
- Внешний вид изделия и количество присоединительных отверстий зависит от Ду, Ру и может отличаться от представленного на фото.
- Страна производства:
- Китай
- Тип:
- воротниковый
- Внутренний диаметр:
- 202
- Наружный диаметр:
- 335
- Давление:
- 10
- Материал:
- сталь
- Вес:
- 10.86 кг
Назначение
Фланец стальной воротниковый Ду 200 Ру10 тип 11 ряд 1 исполнение B HXCX применяют в трубопроводных системах для разъёмных соединений, обеспечивающих герметизацию, удобство обслуживания и возможность замены элементов без демонтажа участка.
Ключевые требования узла задаются Тип воротниковый и рабочим режимом по Давление 10 бар. Корректный подбор крепежа и уплотнения снижает риск утечек.
Особенности и преимущества
Геометрия узла включает Наружный диаметр 335 мм и Толщина фланца 22 мм, влияющие на жёсткость и компоновку. Для герметизации важны Диаметр уплотнительной поверхности 268 мм и Высота уплотнительной поверхности 3 мм. Крепёжные параметры — Количество крепежных отверстий 8 шт шт, Диаметр крепежных отверстий 22 мм и Расстояние между центрами крепежных отверстий 295 мм — обеспечивают совместимость с ответной частью. Номинальный диаметр болтов М20 и Номинальный диаметр шпилек М20 помогают выбрать крепёж, а Длина болтов 75 мм и Длина шпилек 100 мм задают сборку узла.
- Толщина фланца 22 мм повышает жёсткость и устойчивость узла.
- Диаметр уплотнительной поверхности 268 мм влияет на качество герметизации.
- Количество крепежных отверстий 8 шт шт обеспечивает распределение усилия при затяжке.
- Номинальный диаметр болтов М20 помогает подобрать крепёж без ошибок.
- Номинальный диаметр шпилек М20 упрощает подбор шпилек и гаек.
Поставка и заказ
Поставку согласуют по комплектности и требованиям к монтажу. При приёмке сверяют параметры крепежа и уплотнительной поверхности и проверяют целостность обработанных зон после транспортировки.
Фланец стальной воротниковый Ду 200 Ру10 тип 11 ряд 1 исполнение B HXCX оптом и в розницу со склада компании "Мой Металл". Для оформления заказа отправьте смету на почту zakaz+226923553@my-metal.ru или позвоните по телефону 8-800-300-38-12.
