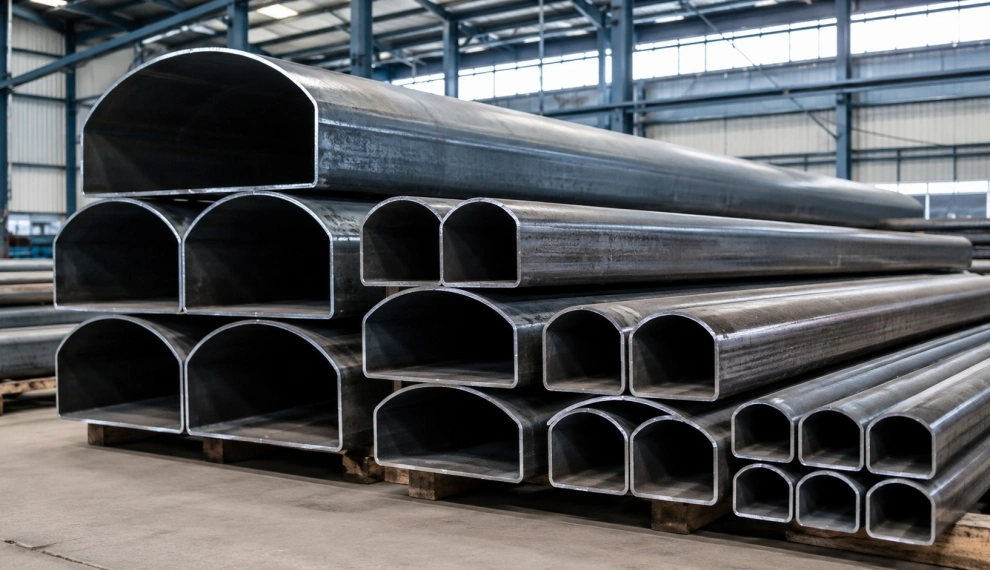

Арочные профильные трубы: назначение, параметры и сферы применения

Арочная профильная труба — это прямое стальное изделие со специальным поперечным сечением. Одна сторона профиля выполнена плоской, а противоположная имеет плавную выпуклую форму. Труба не изгибается по длине: название связано именно с геометрией поперечного среза.

Такая продукция широко применяется для создания металлических конструкций, деталей оборудования, ограждений, мебели, торговых и выставочных систем. При выборе учитывают сортамент, размеры сечения, толщину стенки, длину, марку стали, массу погонного метра, защитное покрытие и условия эксплуатации.

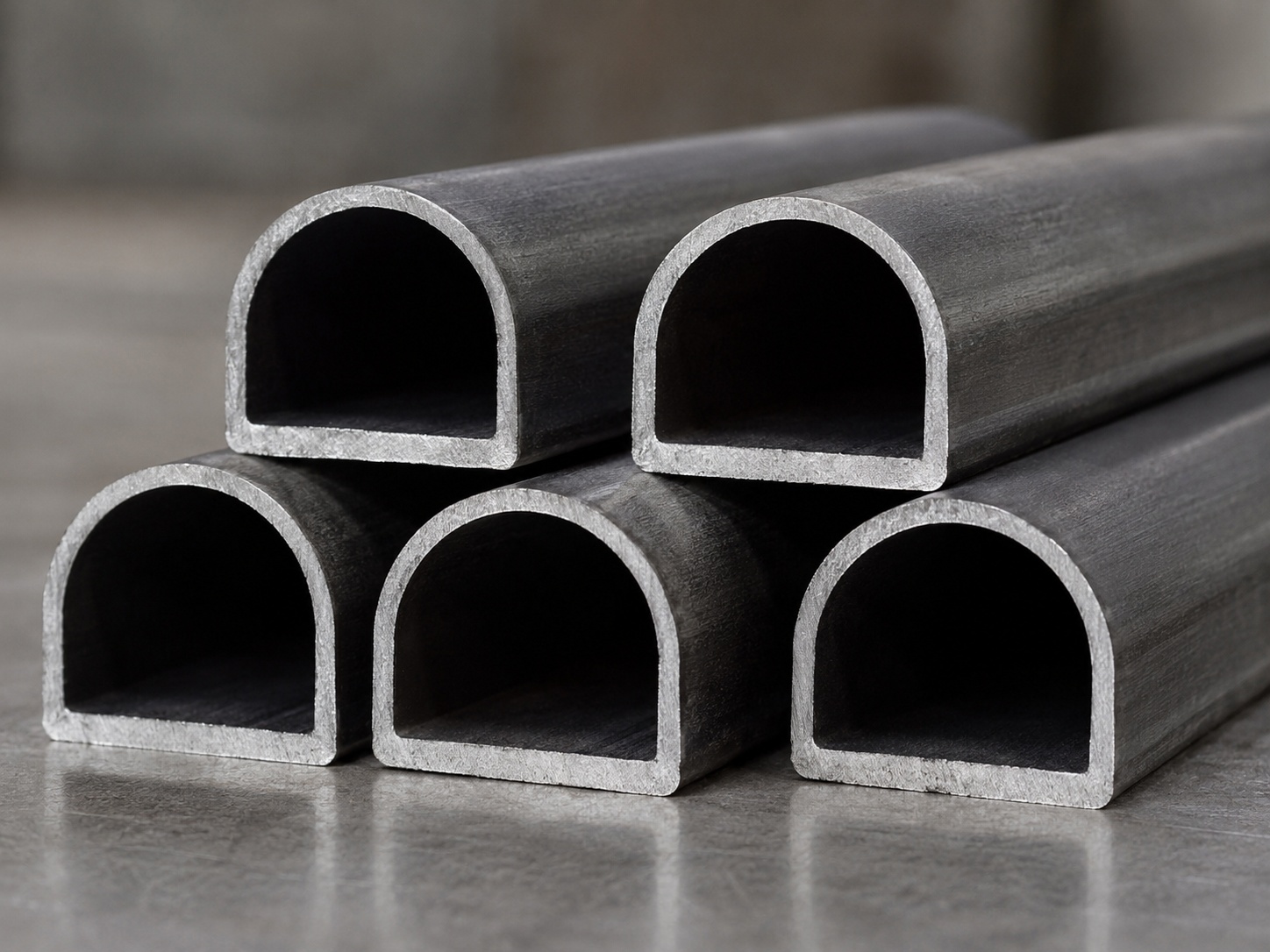

Что такое арочная профильная труба

Арочная труба относится к специальным видам профильного металлопроката. Её сечение напоминает прямоугольный профиль, одна из сторон которого имеет закруглённую форму.

Плоская часть обеспечивает устойчивое прилегание к основанию и позволяет надежно соединять профиль с металлическими пластинами, рамами и другими деталями. Закруглённая поверхность делает изделие удобным для конструкций, к которым предъявляются повышенные требования по безопасности и внешнему оформлению.

Арочные профильные трубы обычно поставляются прямыми мерными отрезками. Форма сечения сохраняется по всей длине. Наиболее распространены изделия из углеродистой стали, однако конкретный материал и способ производства зависят от требований проекта.

В каталоге арочных профильных труб представлен сортамент продукции разных размеров, марок стали и толщины стенки.

Особенности арочного сечения

Главная особенность данного варианта профиля — сочетание плоской опорной стороны и плавной закруглённой поверхности.

Благодаря такой форме труба:

• хорошо прилегает к ровному основанию;
• позволяет использовать сварные и болтовые соединения;
• подходит для серийного производства одинаковых деталей;
• обладает небольшой массой по сравнению со сплошными материалами;
• применяется для создания конструкций сложных форм;
• легко поддаётся резке, сверлению и сварочным работам.

Арочную трубу не следует путать с квадратным или прямоугольным профилем, согнутым в дугу. В первом случае специальную форму имеет сечение, а само изделие остаётся прямым. Во втором случае профиль изменяет направление по длине.

Круглые, овальные, квадратные и арочные трубы имеют разные технические характеристики, поэтому подходящий вариант выбирают на основе назначения конструкции и расчётной нагрузки.

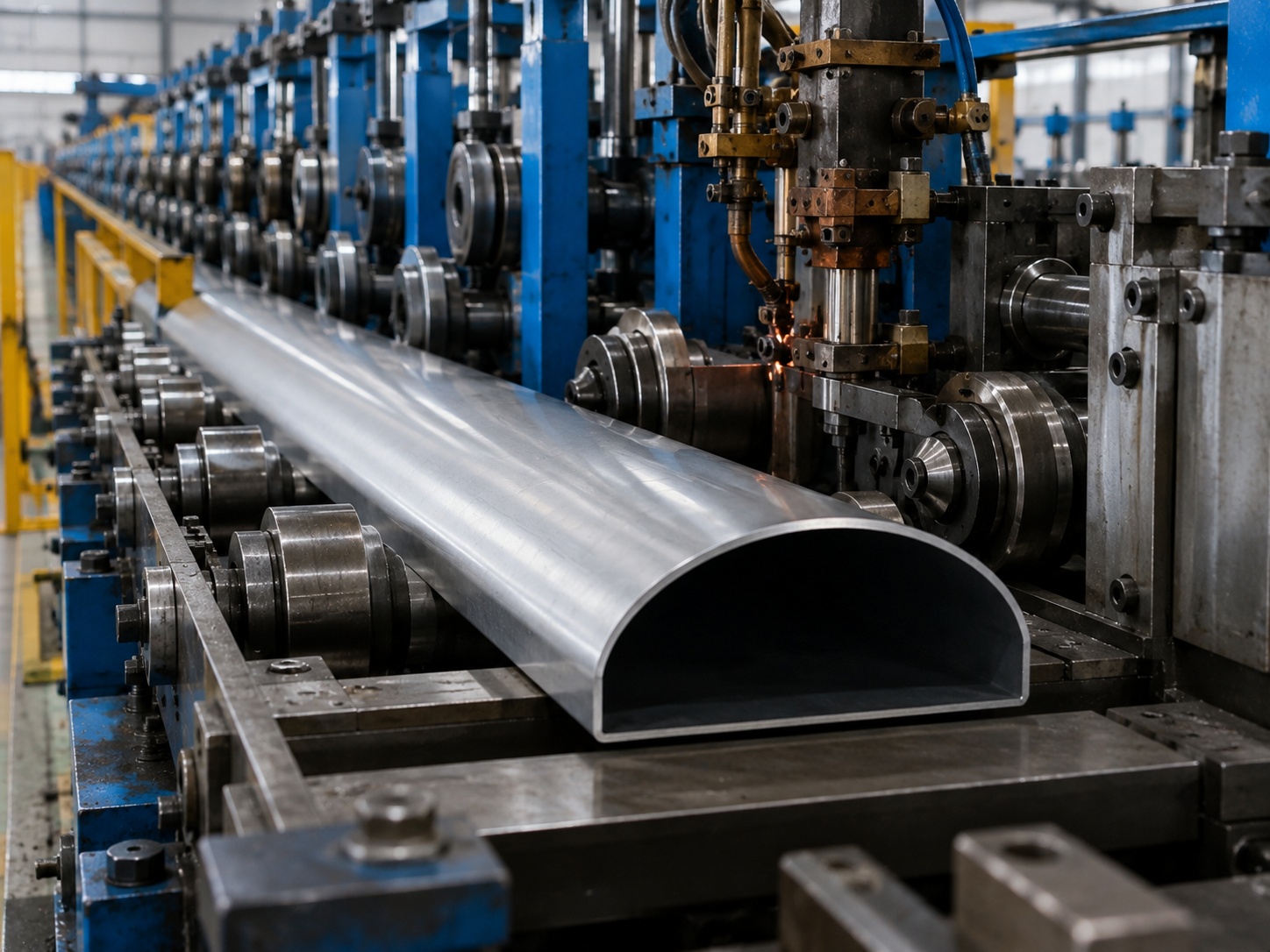

Как производят арочные профильные трубы

Для производства используют стальную ленту или листовой прокат. Исходные материалы могут различаться по марке стали, толщине и способу прокатки. Конкретные требования устанавливаются технической документацией предприятия.

Процесс получения профиля включает:

• подготовку стальной полосы;
• последовательное формирование заготовки;
• сварку продольного соединения;
• придание требуемого арочного сечения;
• калибровку размеров;
• контроль сварного шва;
• резку продукции на отрезки;
• проверку геометрии и поверхности.

Формирование выполняют с помощью специальных валков, установленных на производственные станки. Постепенная обработка позволяет получить равномерное сечение без резких деформаций материала.

При производстве могут использоваться горячекатаный или холоднокатаный листовой прокат. Выбор основы зависит от назначения продукции, требований к точности размеров, состоянию поверхности и условиям дальнейшей обработки. Холоднокатаные материалы обычно имеют более ровную поверхность и высокую точность, а горячекатаный прокат широко используется для изготовления технических и промышленных изделий.

Арочный профиль, представленный в каталоге, может производиться из стали 08пс или 1–2сп(пс). Марка материала влияет на прочность, свариваемость и возможность выполнения дальнейших работ.

Качество производства зависит от точности оборудования, настройки валков, состояния исходного металла и надежности сварного соединения.

Основные параметры

Технические характеристики арочной профильной трубы определяют возможность её применения в конкретной конструкции.

Обозначение 40х20х1,2 мм означает:

• ширина — 40 мм;
• высота — 20 мм;
• толщина стенки — 1,2 мм.

При массе погонного метра 0,001066 т один метр весит около 1,066 кг. Масса отрезка длиной 6 м составляет приблизительно 6,4 кг без учёта допустимых отклонений.

Толщина стенки влияет на прочность, массу и область применения продукции. Тонкостенный профиль подходит для лёгких конструкций и ненагруженных деталей. При наличии повышенных механических нагрузок используют изделия с большей толщиной стенки.

Максимальную допустимую нагрузку определяют расчетом с учётом размера сечения, марки стали, способа крепления и условий работы.

ГОСТ и качество продукции

В характеристиках отдельных арочных труб указан ГОСТ 8644-68. Перед поставкой следует сопоставить данные товара с сертификатом качества и техническими документами.

ГОСТ устанавливает требования к сортаменту, размерам и допустимым отклонениям продукции. Соответствие стандарту подтверждается документами производителя.

При приёмке проверяют:

• размер сечения;
• толщину стенки;
• длину;
• марку стали;
• массу;
• прямолинейность;
• состояние поверхности;
• качество продольного шва;
• соответствие указанному ГОСТ.

На поверхности не должно быть трещин, глубоких вмятин и деформаций, которые снижают прочность материала. Сечение должно сохранять заданную форму по всей длине.

Если изделия находятся на складе длительное время, дополнительно проверяют наличие следов коррозии и состояние защитного покрытия.

Преимущества арочной формы

Арочные профильные трубы обладают несколькими практическими преимуществами:

• плоская сторона упрощает монтаж;
• закруглённая поверхность снижает количество острых углов;
• полая конструкция уменьшает массу изделия;
• сталь обеспечивает прочность и надежность;
• профиль подходит для сварки, резки и сверления;
• одинаковая геометрия позволяет выпускать серийные детали;
• материал можно использовать с лакокрасочным или цинковым покрытием.

Данный профиль применяется там, где стандартный прямоугольный вариант не соответствует требованиям по форме, безопасности или внешнему оформлению.

Где применяются арочные профильные трубы

Область применения арочных труб включает строительство, машиностроение, промышленность, изготовление оборудования и металлических изделий. Выбор профиля зависит от нагрузки, способа соединения и назначения объекта.

Строительство и благоустройство

В строительстве арочный профиль используют для создания вспомогательных элементов строительных конструкций:

• ограждений и перил;
• внутренних перегородок;
• входных групп;
• декоративных рам;
• элементов лестничных систем;
• лёгких металлоконструкций;
• малых архитектурных форм.

Для несущих каркасов зданий, больших навесов, теплиц и промышленных объектов чаще применяют квадратные или прямоугольные конструкционные трубы. Их параметры подбирают на основе инженерного расчёта.

Машиностроение

В машиностроении трубы специального сечения применяются для изготовления:

• рам и опор;
• направляющих;
• защитных кожухов;
• ограждений оборудования;
• элементов рабочих станций;
• корпусов и вспомогательных деталей машин.

Профиль подходит для проектов, где необходимо совместить надежный монтаж на плоскость и плавную наружную поверхность.

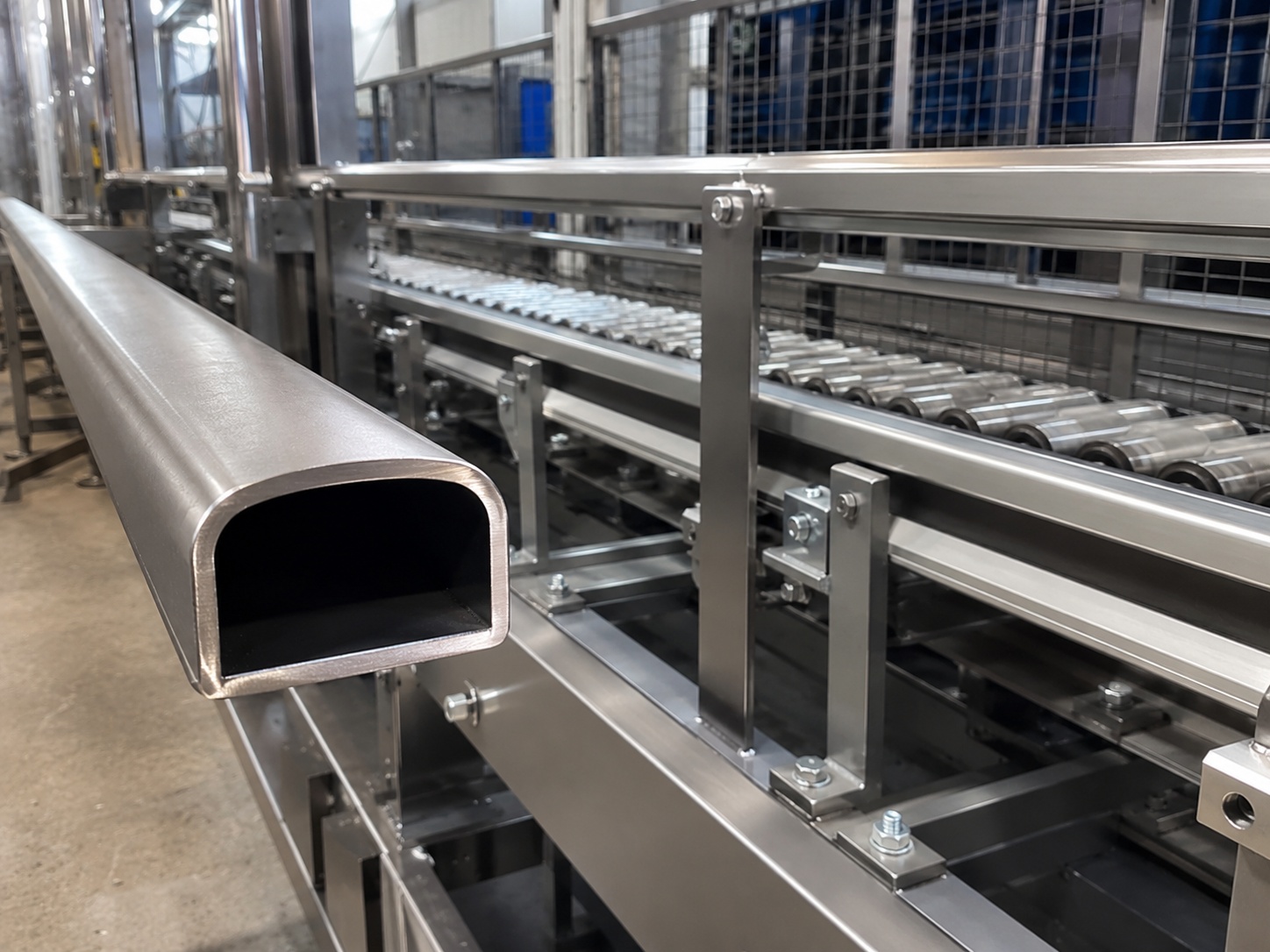

Промышленность

В промышленности материал используют при создании:

• производственной оснастки;
• защитных систем;
• ограждений рабочих зон;
• элементов станков;
• складского оборудования;
• стеллажей;
• рам для технических установок.

Возможность применения под давлением или в составе ответственных систем должна подтверждаться расчетом и проектной документацией. Арочный профиль общего назначения не следует автоматически относить к трубопроводной продукции.

Мебель и спортивное оборудование

Арочные трубы распространены в производстве:

• металлической мебели;
• каркасов столов и стульев;
• опор и перекладин;
• элементов стеллажей;
• спортивных тренажёров;
• инвентаря и вспомогательных рам.

Небольшая масса и удобство обработки позволяют использовать материал для изделий сложных конструкций.

Торговое, рекламное и выставочное оборудование

Профиль применяют для изготовления стоек, стендов, павильонных рам, рекламных конструкций и оборудования торговых залов. Он подходит для объектов, где имеют значение прочность, небольшая масса и аккуратная геометрия.

Краткое сравнение с другими профилями

Арочная труба отличается от стандартных видов прежде всего формой сечения:

• квадратный профиль применяют для стоек и жестких рам;
• прямоугольный — для перемычек, балок и направляющих;
• овальный — для поручней и деталей с плавной поверхностью;
• арочный — для конструкций, которым требуется плоская опора и закруглённая наружная сторона.

Подробнее основные варианты рассмотрены в статье о видах сечения профильных труб.

Как выбрать арочную профильную трубу

При выборе необходимо учитывать:

• сортамент;
• размер сечения;
• толщину стенки;
• длину;
• марку стали;
• вес погонного метра;
• предполагаемые нагрузки;
• способ соединения;
• условия эксплуатации;
• требования к поверхности;
• наличие защитного покрытия;
• соответствие продукции ГОСТ.

Для лёгких деталей подходят тонкостенные изделия. Для рам, ограждений и промышленного оборудования выбирают более прочные трубы, параметры которых соответствуют расчетной нагрузке.

При эксплуатации на открытом воздухе материал необходимо защитить от коррозии. Для этого применяют окрашивание, оцинкование или другие виды антикоррозионного покрытия.

Как подобрать трубу под задачу

Для мебели, спортивного оборудования, ограждений и лёгких промышленных конструкций подходят арочные профильные трубы с параметрами, соответствующими проекту.

Для жестких рам и стоек можно рассмотреть квадратные профильные трубы. Для балок, перемычек и направляющих чаще применяют прямоугольные профильные трубы.

Выбор следует сделать на основе размера сечения, толщины стенки, марки стали, способа монтажа и условий работы. Для сложных и ответственных объектов технические параметры продукции определяют с помощью расчёта.
