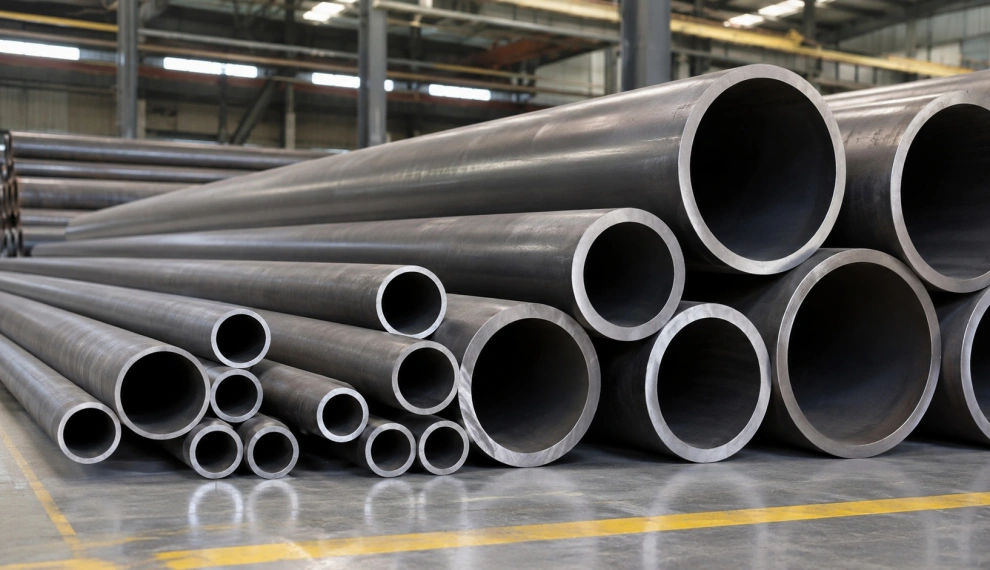

Бесшовные трубы — это стальные изделия круглого сечения, изготовленные без продольного или спирального сварного шва. Цельная структура стенки обеспечивает высокую прочность, герметичность и устойчивость к внутреннему давлению, температурным перепадам и механическим нагрузкам.
Такой трубный прокат применяется в нефтегазовой промышленности, энергетике, машиностроении, гидравлических системах, котельных установках и ответственных трубопроводах. При выборе учитывают способ производства, марку стали, наружный диаметр, толщину стенки, рабочее давление, температуру и требования ГОСТ.
Что такое бесшовная труба
Бесшовная труба производится из цельной металлической заготовки без сварного соединения кромок. В стенке готового изделия отсутствует зона шва, поэтому нагрузки распределяются по окружности более равномерно.
Бесшовные трубы востребованы в системах, где необходимы:
-
высокая прочность;
-
герметичность;
-
устойчивость к давлению;
-
работа при повышенной температуре;
-
стойкость к вибрационным нагрузкам;
-
надёжность в сложных условиях эксплуатации.
В каталоге бесшовных стальных труб представлены изделия разных диаметров, толщины стенки, длины и марок стали. Конкретные параметры выбирают по расчёту и назначению трубопровода или конструкции.
Особенности, преимущества и ограничения
Главное отличие бесшовной трубы — отсутствие сварного шва. Однако эксплуатационные характеристики зависят не только от способа изготовления, но и от марки стали, толщины стенки, качества металла, термической обработки и соответствия стандартам.
| Параметр | Особенности |
|---|---|
| Структура стенки | Нет продольного или спирального сварного соединения |
| Прочность | Подходят для повышенных внутренних и внешних нагрузок |
| Герметичность | Отсутствует потенциально ослабленная зона сварного шва |
| Давление | Могут применяться в системах высокого давления при соответствии расчёту |
| Температура | Выпускаются изделия для эксплуатации при повышенных температурах |
| Сортамент | Доступны разные диаметры, длина и толщина стенки |
| Обработка | Допускаются резка, гибка и механическая обработка |
| Стоимость | Обычно выше, чем у электросварных труб |
Бесшовные трубы рационально применять там, где действительно требуется повышенная надёжность. Для простых ограждений, каркасов и ненагруженных конструкций такой прокат может необоснованно увеличить стоимость проекта.

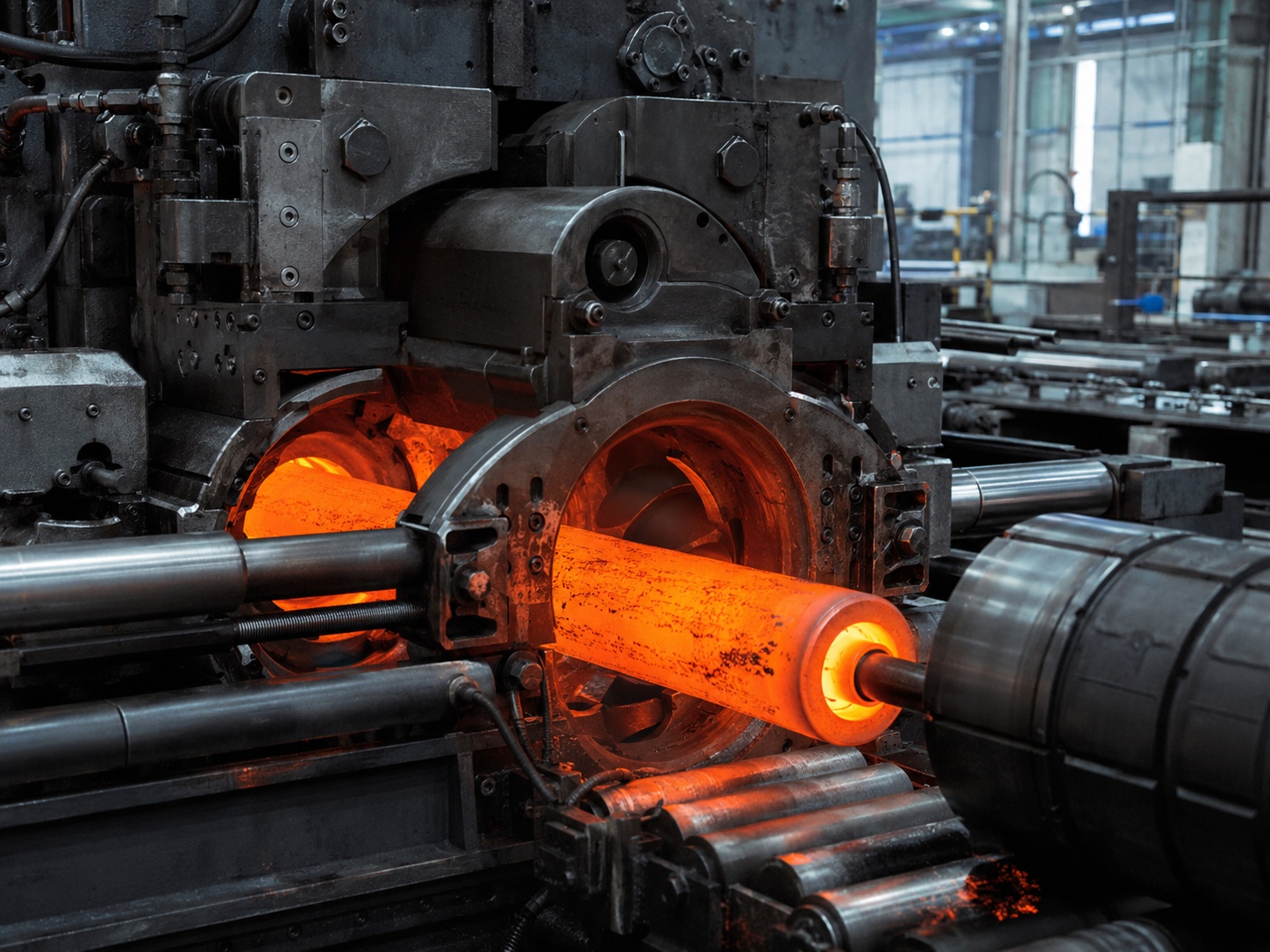

Как производят бесшовные трубы
Процесс производства начинается с цельной стальной заготовки круглого сечения. Листовой или рулонный прокат для формирования продольного шва не используется.
Основные этапы изготовления:
-
подготовка и проверка заготовки;
-
нагрев металла при горячем способе производства;
-
прошивка заготовки с образованием внутреннего отверстия;
-
раскатка и формирование стенки;
-
получение требуемого наружного диаметра;
-
калибровка или редуцирование;
-
термическая обработка при необходимости;
-
резка на установленную длину;
-
контроль размеров и поверхности;
-
механические и гидравлические испытания.
Во время прошивки цельная заготовка превращается в полую гильзу. Затем на прокатных станах формируются наружный диаметр и толщина стенки. Последующая обработка позволяет получить трубу с заданными размерами и механическими свойствами.
Качество продукции зависит от состава стали, состояния заготовки, температуры обработки, точности оборудования и соблюдения технологии производства.
Способы изготовления бесшовных труб

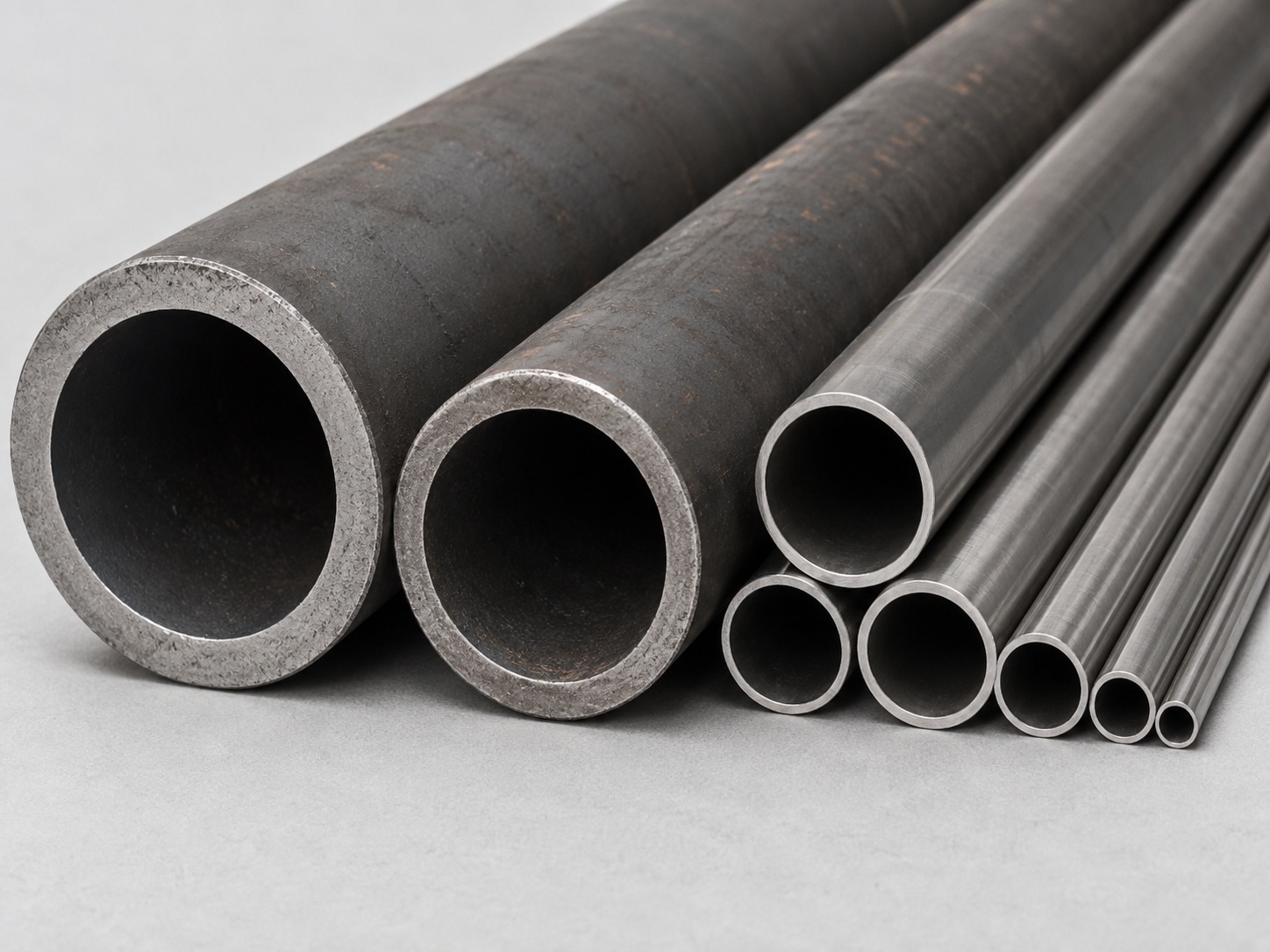

По температуре обработки различают горячедеформированные, холоднодеформированные и теплодеформированные трубы.
| Вид трубы | Особенности производства | Основные преимущества |
|---|---|---|
| Горячедеформированная | Заготовку прошивают и прокатывают при высокой температуре | Большой диаметр, толстая стенка, высокая прочность |
| Холоднодеформированная | Трубную заготовку дополнительно прокатывают или волочат без сильного нагрева | Точные размеры, гладкая поверхность, тонкие стенки |
| Теплодеформированная | Обработка выполняется при промежуточной температуре | Баланс точности, прочности и стоимости |
Горячедеформированные бесшовные трубы чаще применяют в промышленных трубопроводах, энергетике, котельном оборудовании и нефтегазовой сфере.
Холоднодеформированные изделия востребованы в машиностроении, гидравлических системах и производстве точных деталей, где важны стабильный диаметр и качество поверхности.
Подробное сравнение технологий приведено в статье о том, чем отличаются горячедеформированные, холоднодеформированные и теплодеформированные бесшовные трубы.
Из каких сталей производят трубы
Для производства используют углеродистые, низколегированные, легированные и нержавеющие марки стали. Материал выбирают с учётом давления, температуры, состава транспортируемой среды и условий эксплуатации.
| Материал | Основные свойства | Типичное применение |
|---|---|---|
| Углеродистая сталь | Прочность, доступная стоимость, хорошая обработка | Трубопроводы и конструкции общего назначения |
| Низколегированная сталь | Повышенная прочность и устойчивость к низким температурам | Наружные сети и нефтегазовая отрасль |
| Легированная сталь | Стойкость к температурным и механическим нагрузкам | Энергетика и котельные установки |
| Нержавеющая сталь | Устойчивость к коррозии и химическим веществам | Химическая, пищевая и фармацевтическая промышленность |
Для агрессивных сред применяются нержавеющие бесшовные трубы. При выборе необходимо учитывать конкретную марку стали, поскольку свойства различных сплавов заметно отличаются.

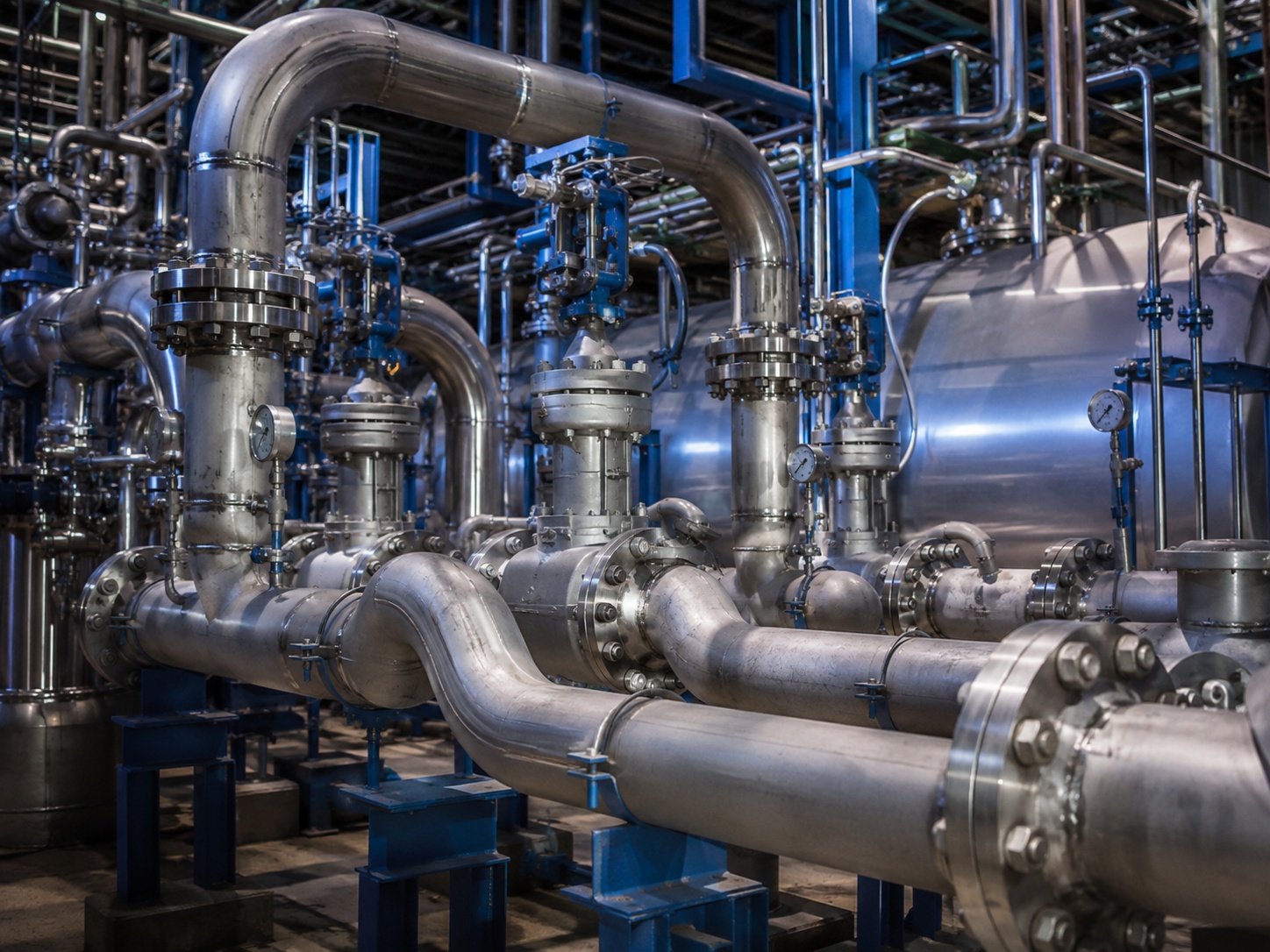

Где применяются бесшовные трубы
| Сфера применения | Для чего используют | Какие характеристики важны |
|---|---|---|
| Нефтегазовая промышленность | Транспортировка нефти, газа и технологических жидкостей | Герметичность, давление, прочность |
| Энергетика | Котлы, паровые системы, теплообменники | Температура, толщина стенки, марка стали |
| Машиностроение | Валы, втулки, цилиндры, детали оборудования | Точность размеров и механические свойства |
| Гидравлические системы | Линии станков, техники и промышленного оборудования | Давление, качество внутренней поверхности |
| Химическая промышленность | Транспортировка агрессивных веществ | Коррозионная и химическая стойкость |
| Строительство | Опоры и ответственные элементы конструкций | Прочность и устойчивость к нагрузкам |
В нефтегазовой и энергетической отраслях трубы могут работать при высоком давлении и температуре. В машиностроении и гидравлике важнее точность размеров, гладкая поверхность и возможность механической обработки.
В строительстве бесшовные изделия используют преимущественно в ответственных узлах. Для типовых каркасов, стоек и ограждений часто достаточно сварного проката. Подробнее различия разобраны в статье о том, когда выбирать бесшовную или электросварную трубу.
Какие ГОСТ применяются
Стандарт зависит от технологии производства и назначения продукции.
К основным нормативным документам относятся:
-
ГОСТ 8731 — технические требования к горячедеформированным трубам;
-
ГОСТ 8732 — сортамент горячедеформированных труб;
-
ГОСТ 8733 — технические требования к холоднодеформированным и теплодеформированным трубам;
-
ГОСТ 8734 — сортамент холоднодеформированных труб;
-
специальные ГОСТ и технические условия — для котельных, нефтегазовых и других ответственных систем.
Одни стандарты определяют размеры и сортамент, другие — свойства материала, качество изготовления и методы испытаний. Поэтому при заказе необходимо проверять полное обозначение трубы и комплект нормативных документов.
Как выбрать бесшовную трубу
Выбор начинают с назначения изделия и условий эксплуатации. Необходимо определить, какую среду будет транспортировать труба, при каком давлении и температуре она будет работать и какие нагрузки должна выдерживать.
Основные параметры:
-
наружный диаметр;
-
внутренний диаметр;
-
толщина стенки;
-
длина;
-
марка стали;
-
способ производства;
-
рабочее давление;
-
температура среды;
-
коррозионная стойкость;
-
точность размеров;
-
состояние поверхности;
-
ГОСТ и технические условия.
| Задача | Подходящий вариант | Основные параметры |
|---|---|---|
| Трубопровод высокого давления | Толстостенная бесшовная труба | Давление, толщина стенки, испытания |
| Котельное оборудование | Труба из легированной или жаростойкой стали | Температура и марка стали |
| Гидравлическая система | Холоднодеформированная труба | Точный диаметр и поверхность |
| Нефтегазовая отрасль | Труба по отраслевому стандарту | Давление, среда, прочность |
| Химическое производство | Нержавеющая или легированная труба | Коррозионная стойкость |
| Ответственная конструкция | Горячедеформированная труба | Нагрузки и механические свойства |
Для систем, работающих при повышенном внутреннем давлении, применяются бесшовные трубы высокого давления. Окончательные параметры должны определяться проектным расчётом.
Что проверить перед покупкой
Перед заказом необходимо проверить:
-
соответствие ГОСТ;
-
наружный диаметр;
-
толщину стенки;
-
длину;
-
марку стали;
-
способ производства;
-
наличие термической обработки;
-
состояние поверхности;
-
результаты механических и гидравлических испытаний;
-
сертификат качества;
-
номер партии.
На поверхности не должно быть трещин, расслоений и глубоких дефектов, уменьшающих допустимую толщину стенки. Для ответственных трубопроводов также проверяют рабочее давление, температуру эксплуатации и совместимость материала с транспортируемой средой.
Какую бесшовную трубу купить под задачу
Для трубопроводов высокого давления, энергетики и тяжёлых промышленных условий обычно выбирают бесшовные трубы высокого давления или горячедеформированные бесшовные трубы. Такие изделия подходят для систем с повышенными нагрузками, но их диаметр, толщину стенки и марку стали необходимо определять по проектному расчёту.
Для гидравлики, машиностроения и производства точных деталей применяют холоднодеформированные бесшовные трубы, которые отличаются точными размерами и качественной поверхностью.
Для транспортировки агрессивных сред и эксплуатации в условиях повышенного риска коррозии выбирают нержавеющие бесшовные трубы. Конкретную марку стали подбирают с учётом химического состава среды и рабочей температуры.
Для систем общего назначения можно рассмотреть представленный в каталоге ассортимент бесшовных стальных труб, подобрав продукцию по ГОСТ, способу производства, диаметру, толщине стенки и условиям эксплуатации.
Бесшовную трубу следует выбирать по совокупности характеристик, а не только по цене или названию категории. Правильный подбор обеспечивает необходимую прочность и надёжность без необоснованного увеличения стоимости.
