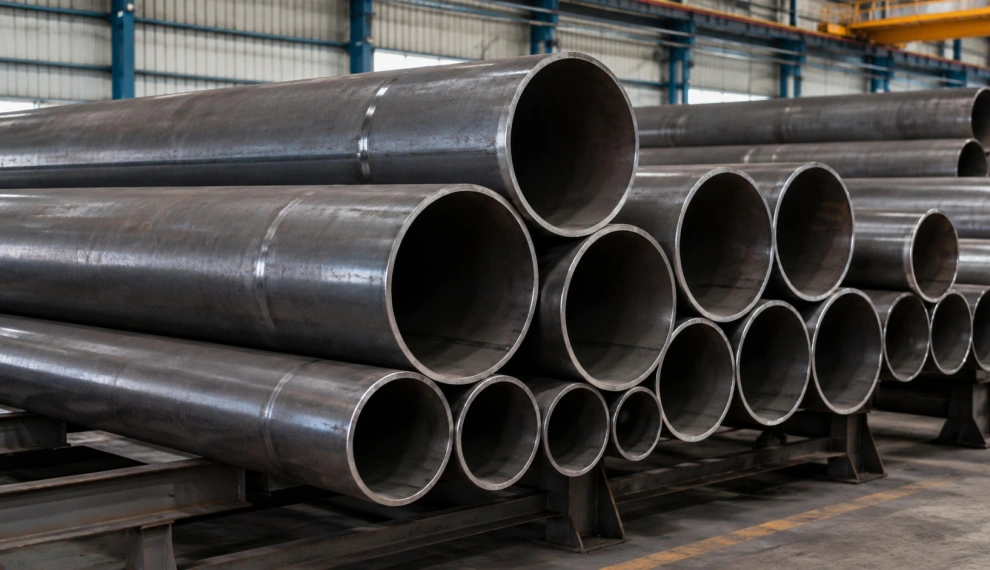

ГОСТ 10704-91 и ГОСТ 10705-80 применяются к стальным электросварным прямошовным трубам, но устанавливают разные требования. ГОСТ 10704 определяет сортамент труб: наружный диаметр, толщину стенки, длину, теоретическую массу и допустимые отклонения размеров. ГОСТ 10705 содержит технические условия производства: марки стали, механические свойства, качество сварного шва, испытания и правила приёмки.
Поэтому ГОСТ 10704 и ГОСТ 10705 не заменяют друг друга. При заказе одной электросварной трубы могут одновременно указываться оба стандарта: первый подтверждает геометрические параметры изделия, второй — характеристики металла и качество изготовления.
Что устанавливает ГОСТ 10704-91
ГОСТ 10704-91 распространяется на стальные электросварные прямошовные трубы и определяет их сортамент. Основная задача стандарта — установить, какие размеры могут иметь готовые трубы.
ГОСТ 10704 регламентирует:
- наружный диаметр;
- толщину стенки;
- мерную, кратную мерной и немерную длину;
- теоретическую массу одного метра;
- допустимые отклонения диаметра;
- отклонения толщины стенки;
- овальность;
- прямолинейность;
- требования к обработке торцов.
Например, труба размером 57х3,5 мм имеет наружный диаметр 57 мм и толщину стенки 3,5 мм. Эти параметры определяются по ГОСТ 10704.
Стандарт позволяет подобрать трубы нужного сечения для трубопроводов, строительных конструкций и производства различных изделий. Однако ГОСТ 10704 не устанавливает полный перечень требований к химическому составу стали, механическим свойствам и контролю сварного соединения.
Что устанавливает ГОСТ 10705-80
ГОСТ 10705-80 устанавливает технические условия на стальные электросварные прямошовные трубы из углеродистых и низколегированных сталей.
Этот стандарт определяет:
- марки стали;
- требования к химическому составу металла;
- механические характеристики;
- качество наружной и внутренней поверхности;
- требования к сварному шву;
- виды термической обработки;
- гидравлическое испытание;
- методы контроля качества;
- правила приёмки;
- маркировку и документы на продукцию.
Если ГОСТ 10704 регулирует размеры труб, то ГОСТ 10705 определяет, каким требованиям должна соответствовать стальная электросварная труба после производства.
В зависимости от назначения продукция выпускается по группам:
| Группа | Какие характеристики нормируются |
|---|---|
| А | механические свойства стали |
| Б | химический состав металла |
| В | механические свойства и химический состав |
| Д | испытательное гидравлическое давление |
Для строительных конструкций могут быть особенно важны прочность и механические свойства. Для сварных изделий учитывают марку стали и её свариваемость. Для трубопроводов под давлением требуется подтверждение герметичности и результатов испытаний.
Основные отличия ГОСТ 10704 и ГОСТ 10705
| Параметр | ГОСТ 10704-91 | ГОСТ 10705-80 |
| Тип документа | сортамент | технические условия |
| Основное назначение | определяет размеры труб | определяет качество и характеристики |
| Наружный диаметр | устанавливает | используется при контроле готовой продукции |
| Толщина стенки | устанавливает стандартные размеры | контролирует соответствие требованиям |
| Длина | определяет варианты поставки | учитывается при приёмке |
| Теоретическая масса | приводится в сортаменте | не является основной задачей стандарта |
| Марки стали | не устанавливает полный перечень | определяет допустимые марки |
| Химический состав | не нормируется как основной параметр | нормируется для групп Б и В |
| Механические свойства | не являются предметом сортамента | нормируются для групп А и В |
| Сварной шов | не устанавливает полный порядок контроля | определяет требования к качеству шва |
| Гидравлическое испытание | не регулирует как основную характеристику | предусмотрено для соответствующих труб |
| Документы качества | не описывают все свойства продукции | подтверждают технические характеристики |
Главное различие заключается в том, что ГОСТ 10704 устанавливает геометрические размеры, а ГОСТ 10705 — технические требования к стали, сварному шву, испытаниям и качеству готовых труб.
Почему в обозначении трубы указывают два ГОСТ
В документах может встречаться обозначение:
Труба 57х3,5 ГОСТ 10704-91, сталь Ст3сп, группа В ГОСТ 10705-80.
Оно означает:
- наружный диаметр трубы — 57 мм;
- толщина стенки — 3,5 мм;
- сортамент соответствует ГОСТ 10704;
- изделие изготовлено из стали Ст3сп;
- химический состав и механические свойства нормируются по группе В ГОСТ 10705.
Если указать только ГОСТ 10704, будет понятен размер трубы, но не все технические характеристики. Если указать только ГОСТ 10705, не будет полного обозначения сортамента.
Поэтому для корректного заказа электросварной трубы важно указывать оба стандарта.
Какие трубы выпускают по ГОСТ 10704 и ГОСТ 10705
По этим стандартам производятся стальные электросварные трубы круглого сечения с продольным сварным швом.
Для изготовления используют листовой или рулонный прокат из углеродистых и низколегированных марок стали. Металлической заготовке придают круглую форму, после чего кромки соединяют сваркой. Готовые трубы проходят контроль размеров, поверхности и сварного шва.
Электросварные трубы применяются:
- в трубопроводах общего назначения;
- в системах водоснабжения;
- в строительных металлоконструкциях;
- при изготовлении опор и рам;
- в машиностроении;
- в производстве оборудования;
- в промышленных системах.
Область применения зависит от диаметра, толщины стенки, марки стали, группы изготовления, давления и требований проекта.

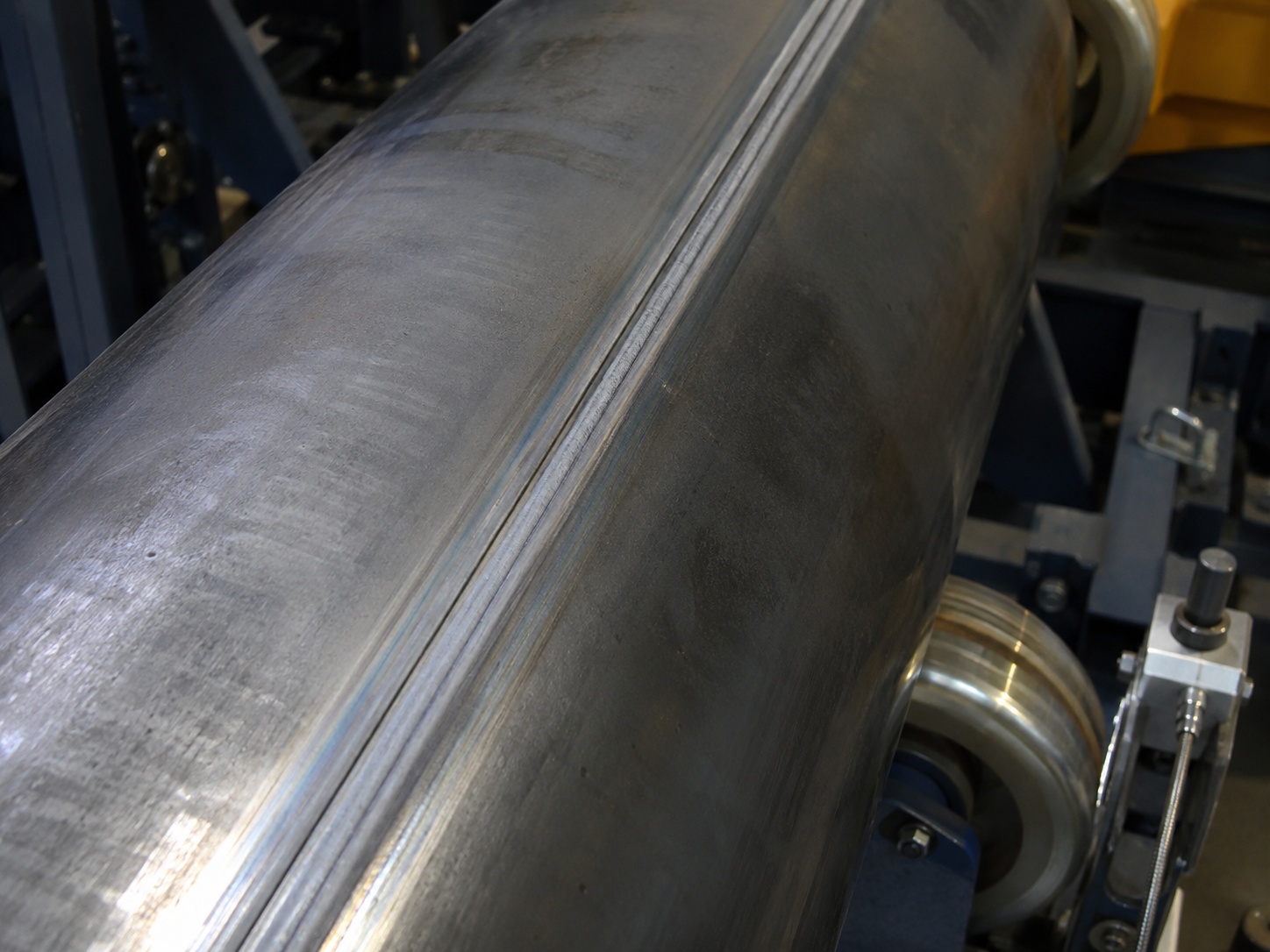

Какие требования предъявляются к сварному шву
Сварной шов является одним из ключевых элементов электросварной трубы. Его качество влияет на прочность, герметичность и надёжность изделия.
На поверхности шва не должно быть:
- трещин;
- непроваров;
- прожогов;
- значительных наплывов;
- расслоений металла;
- дефектов, снижающих толщину стенки.
ГОСТ 10705 предусматривает контроль сварного соединения и необходимые испытания. В зависимости от группы продукции и назначения могут применяться неразрушающие методы контроля и гидравлическое испытание.
Для трубопроводов, работающих под давлением, качество шва особенно важно. Для строительных конструкций также учитываются прочность соединения и соответствие механических характеристик требованиям проекта.
Как выбрать трубу по ГОСТ
При выборе электросварной трубы сначала определяют размеры по ГОСТ 10704, а затем технические характеристики по ГОСТ 10705.
Необходимо учитывать:
- наружный диаметр;
- толщину стенки;
- длину;
- теоретическую и фактическую массу;
- марку стали;
- группу изготовления;
- рабочее давление;
- механические свойства;
- химический состав;
- требования к сварному шву;
- наличие гидравлических испытаний;
- условия эксплуатации.
| Задача | Какие параметры важны |
| Строительная металлоконструкция | диаметр, толщина стенки, масса, прочность |
| Трубопровод общего назначения | герметичность, качество шва, рабочее давление |
| Сварная конструкция | марка стали, химический состав, свариваемость |
| Система под давлением | толщина стенки, группа изготовления, испытания |
| Производство оборудования | размеры, точность, механические характеристики |
| Наружная эксплуатация | качество поверхности и защита от коррозии |
Для большинства стандартных задач применяют электросварные прямошовные трубы с диаметром и толщиной стенки, установленными проектом.
Что проверить перед покупкой
Перед заказом важно проверить не только цену и наличие продукции, но и её соответствие стандартам.
В документах должны быть указаны:
- ГОСТ 10704-91;
- ГОСТ 10705-80;
- размер трубы;
- марка стали;
- группа изготовления;
- номер партии;
- механические характеристики;
- химический состав, если он нормируется;
- результаты испытаний;
- данные контроля сварного шва.

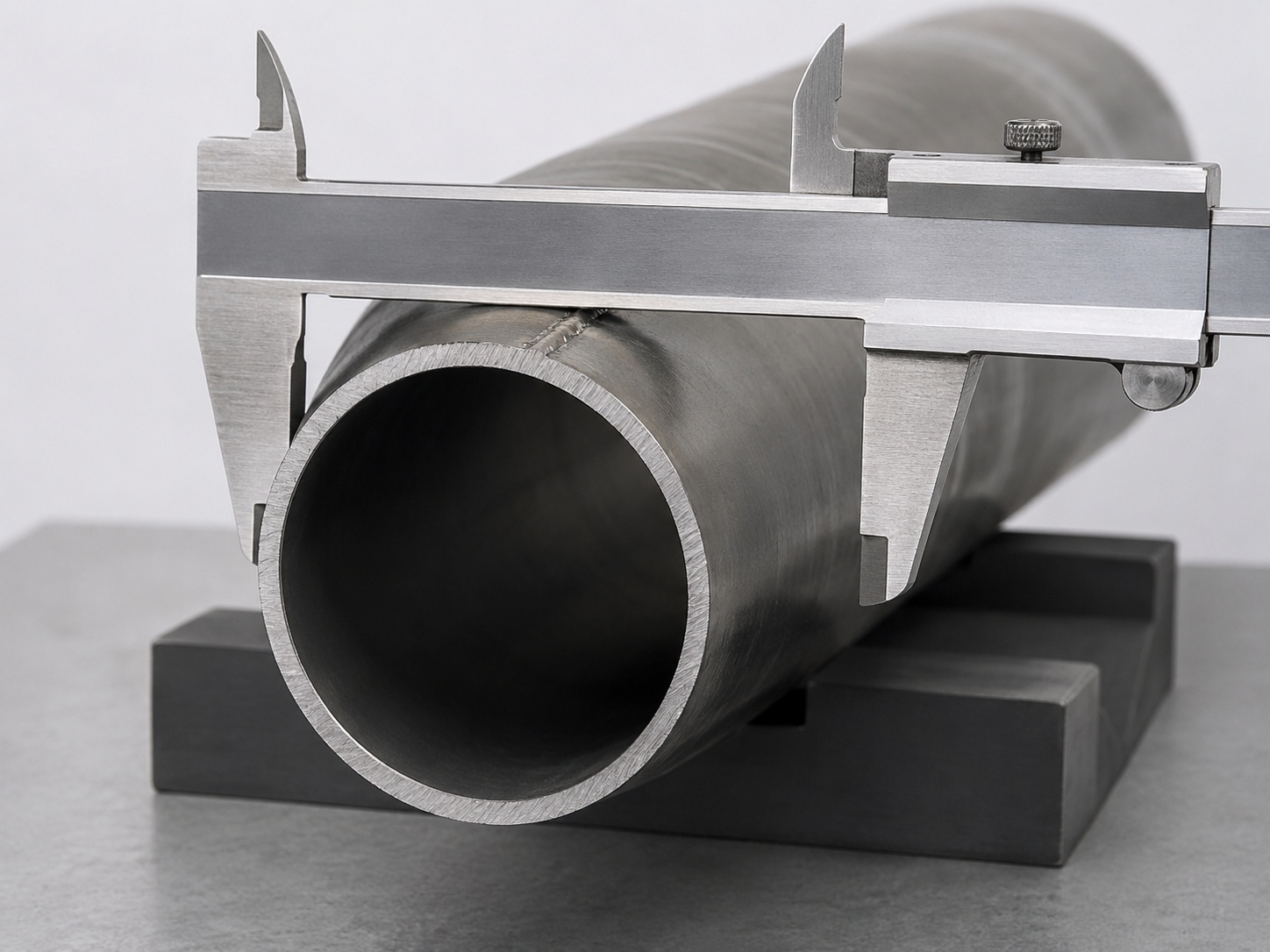

Дополнительно следует проверить наружный диаметр, толщину стенки, длину и состояние поверхности. Трубы не должны иметь трещин, значительных вмятин, расслоений и глубокой коррозии.
Сварной шов должен быть непрерывным и равномерным. Фактические параметры продукции должны соответствовать данным сертификата качества.
Какую электросварную трубу купить
Если основной задачей является выбор трубы по наружному диаметру, толщине стенки и длине, ориентируются на электросварные трубы по ГОСТ 10704-91.
Если важны марка стали, механические свойства, химический состав, качество сварного шва и результаты испытаний, необходимо проверить соответствие труб ГОСТ 10705-80.
На практике это не выбор между двумя разными видами продукции. ГОСТ 10704 определяет размеры электросварной трубы, а ГОСТ 10705 — требования к её изготовлению и качеству. Поэтому при покупке трубы для трубопровода, строительной конструкции или производства оборудования следует проверять соответствие обоим стандартам.
