Что такое трубы ВГП
Сфера применения стального трубного проката очень широка. Для разных инженерных и строительных задач выпускаются трубы, которые отличаются способом производства, толщиной стенки, маркой стали, точностью изготовления, типом покрытия и рабочими характеристиками. Для устройства водопроводных, газовых и отопительных коммуникаций применяются водогазопроводные трубы, которые чаще обозначают сокращением ВГП.
Трубы ВГП относятся к изделиям специального назначения. Их параметры регламентируются ГОСТ 3262-75, поэтому такой прокат имеет стандартизированный сортамент, понятную маркировку и предсказуемые эксплуатационные свойства. Водогазопроводные трубы востребованы в коммунальном хозяйстве, строительстве, промышленности, при монтаже бытовых и технических трубопроводов.
В некоторых системах заменить стальную трубу полимерной невозможно. Причина заключается в требованиях к прочности, пожарной безопасности, устойчивости к температуре, давлению и механическим воздействиям. Особенно это важно для газовых сетей, отопительных линий, вводов в здания и участков, где трубопровод должен сохранять надежность при сложных условиях эксплуатации.
Виды водогазопроводных труб

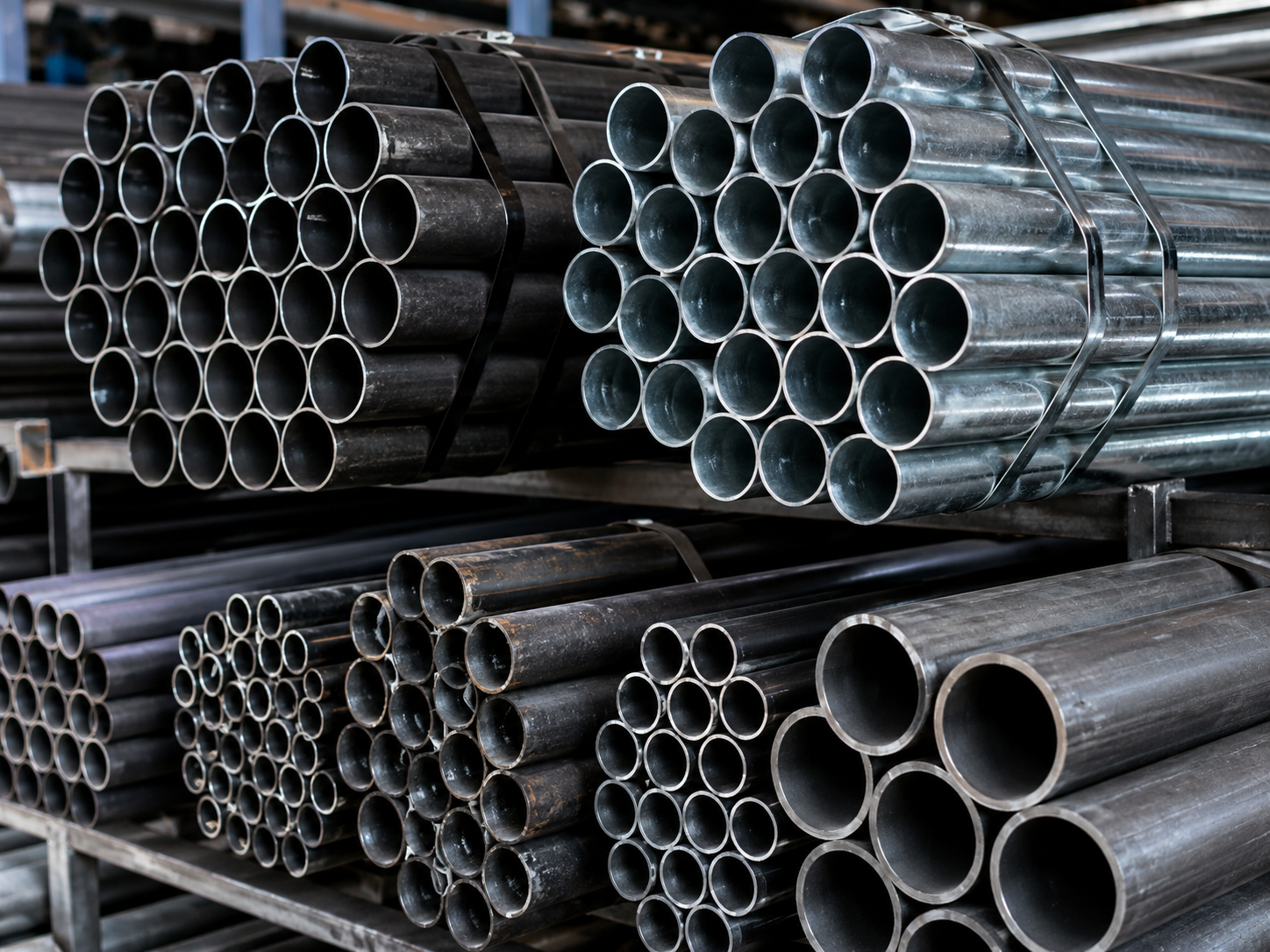

По классу точности трубы ВГП делятся на изделия обычной и повышенной точности. Трубы обычной точности используют в бытовых, хозяйственных и строительных задачах, где нет повышенных требований к химическому составу стали и механическим характеристикам готового изделия. Такой прокат подходит для многих стандартных инженерных решений.
Трубы повышенной точности применяют в более ответственных системах. Для них строже регламентируются марка стали, размерный ряд и механические свойства. Такие изделия востребованы в промышленных трубопроводах, системах с повышенным давлением, температурными нагрузками и особыми требованиями к надежности.
По толщине стенки водогазопроводные трубы подразделяют на легкие, обыкновенные и усиленные. Чем толще стенка, тем выше прочность изделия и его устойчивость к рабочему давлению. Легкие и обыкновенные трубы используют в стандартных коммуникациях, а усиленные выбирают для более нагруженных участков.
Отдельно выделяют трубы без защитного покрытия и оцинкованные изделия. Черная стальная труба подходит для отопления, газовых линий, технических коммуникаций и строительных конструкций. Если требуется повышенная защита от коррозии, применяют оцинкованные трубы ВГП, которые лучше подходят для влажной среды и водопроводных систем.
Сортамент труб ВГП
Сортамент ВГП определяется условным проходом, наружным диаметром, толщиной стенки и массой одного погонного метра. Условный проход не всегда полностью совпадает с фактическим внутренним диаметром: значение округляется до ближайшего нормативного показателя. Именно поэтому при подборе трубы важно ориентироваться не только на привычное обозначение диаметра, но и на данные сортамента.
Масса трубы зависит от наружного диаметра, толщины стенки и наличия защитного покрытия. Оцинкованная труба обычно тяжелее аналогичной неоцинкованной, так как слой цинка увеличивает массу изделия. В торговле трубы ВГП часто продаются по весу, поэтому для расчета нужного количества используют таблицы массы погонного метра.
Стандартная длина труб ВГП обычно находится в пределах мерного диапазона, но на рынке встречаются также изделия кратной и немерной длины. Трубы могут поставляться с гладкими торцами, с резьбой на концах или с соединительными муфтами. Для монтажа водопроводных и газовых линий применяются как резьбовые, так и сварные соединения.
Если для объекта нужны стандартные изделия для водоснабжения, отопления, газовых или технических коммуникаций, в каталоге можно подобрать трубы ВГП по сортаменту с учетом диаметра, толщины стенки и типа поверхности.
Производство водогазопроводных труб

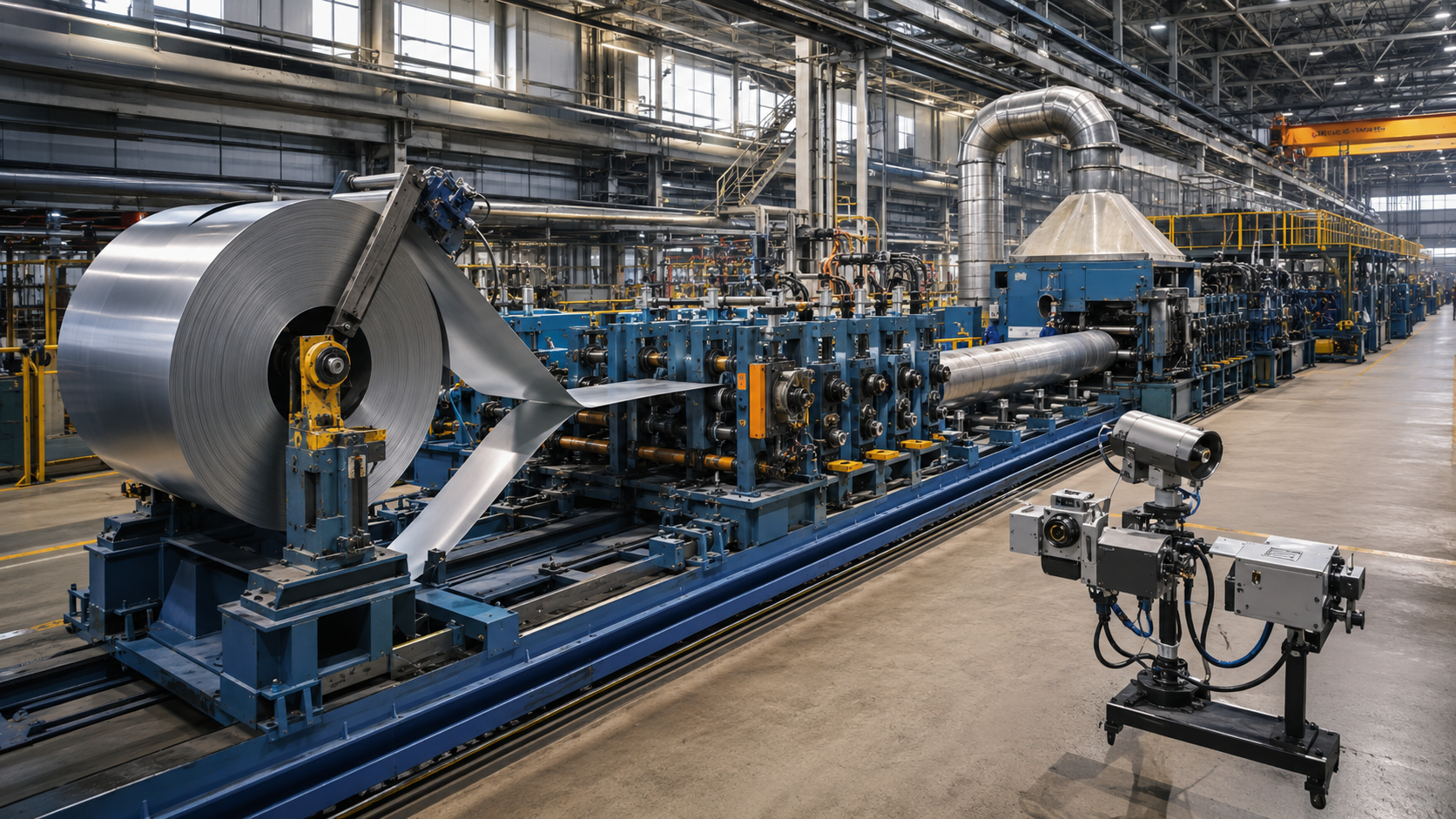

Большая часть труб ВГП производится электросварным способом. В качестве заготовки используют стальную полосу — штрипс. На специальных станках ее формуют в цилиндрическую заготовку, после чего продольный стык сваривают автоматической электрической сваркой. Полученный шов проходит контроль, а готовое изделие проверяется на соответствие требованиям стандарта.
Для производства применяются углеродистые стали, которые хорошо свариваются и сохраняют прочность в зоне шва. Качественно выполненный сварной шов по эксплуатационным характеристикам должен соответствовать основному металлу, чтобы труба могла работать в составе водопровода, газовой линии или отопительной системы.
После изготовления трубы проходят проверку поверхности, торцов, геометрии и качества сварного соединения. На изделиях не должно быть трещин, расслоений, вздутий и других дефектов, которые могут снизить надежность трубопровода. Допускаются только отдельные незначительные следы обработки, риски или небольшие вмятины, если они не нарушают требований стандарта.
Для повышения коррозионной стойкости часть продукции покрывается цинком. Защитный слой снижает риск разрушения стали при контакте с влагой и агрессивной средой. Поэтому труба ВГП оцинкованная часто используется там, где обычная черная сталь требует дополнительной защиты.
Маркировка труб ВГП
Маркировка водогазопроводных труб помогает быстро определить основные характеристики изделия. В обозначении обычно указывают тип трубы, условный проход, наличие резьбы, повышенную точность, оцинкованное покрытие и другие параметры.
Аббревиатура ВГП означает водогазопроводная труба. Обозначение Ду указывает на условный проход. Например, ВГП Ду50 означает, что труба относится к водогазопроводным и имеет условный проход 50 мм.
В маркировке могут встречаться дополнительные буквы:
- П — повышенная точность;
- Р — наличие резьбы;
- Д — длинная резьба;
- Н — резьба выполнена методом накатки;
- М — труба поставляется с муфтой;
- Ц — оцинкованная поверхность.
Важно учитывать, что при одинаковом условном проходе наружный диаметр и толщина стенки могут отличаться в зависимости от класса трубы. Поэтому при покупке необходимо смотреть не только на обозначение Ду, но и на полный набор параметров.
Бесшовные трубы для водо- и газопроводов
Для отдельных трубопроводов применяются бесшовные стальные трубы. Они производятся методом горячей или холодной деформации и не имеют сварного шва. Благодаря этому такие изделия отличаются высокой прочностью, устойчивостью к давлению и хорошей надежностью на ответственных участках.
Горячедеформированные трубы получают из нагретой цилиндрической заготовки, которую прокалывают и раскатывают до нужного размера. Холоднодеформированные изделия изготавливают из предварительно подготовленной трубы, проходящей дополнительную обработку, калибровку и упрочнение.
Бесшовные трубы стоят дороже сварных, но применяются там, где важны повышенная прочность, точная геометрия и способность выдерживать серьезные нагрузки. При этом классические ВГП по ГОСТ 3262-75 чаще относятся именно к электросварным изделиям, поэтому при подборе материала нужно учитывать требования проекта.
Где применяются трубы ВГП

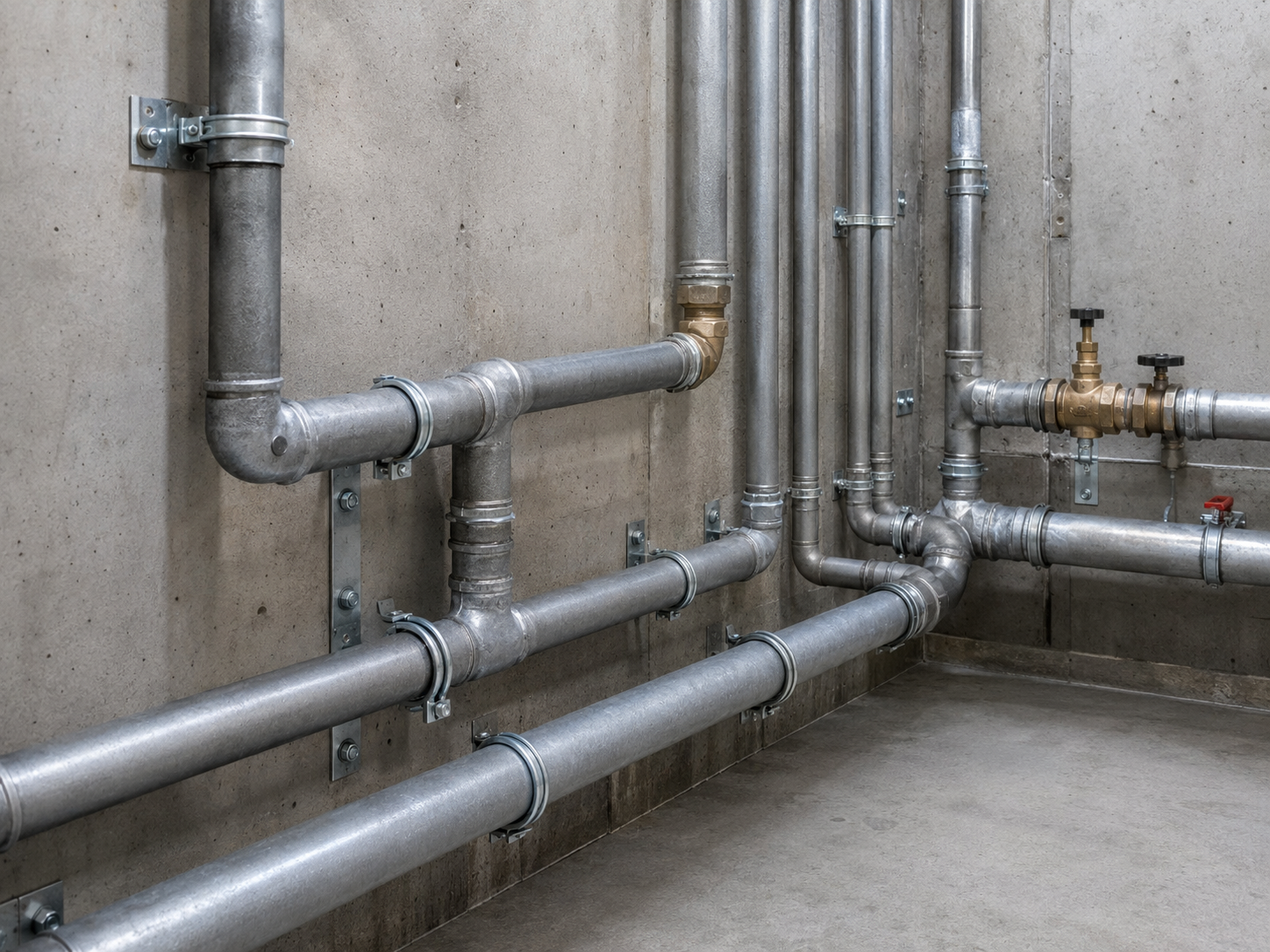

Главная область применения ВГП раскрывается уже в названии: это водопроводы и газопроводы. Такие трубы используют для горячего и холодного водоснабжения, систем отопления, газовых коммуникаций, пожарных трубопроводов, технических линий, скважин и наружных инженерных сетей.
В системах отопления стальные трубы востребованы благодаря устойчивости к температуре, давлению и опрессовке. Они применяются в многоквартирных домах, промышленных зданиях, частных объектах и технических помещениях. В газовых сетях стальные трубы используют из-за требований надежности и безопасности.
Оцинкованные трубы подходят для водопроводных линий и участков, где важна стойкость к коррозии. Неоцинкованные изделия часто применяются в отоплении, газопроводах, строительных конструкциях и технических системах. Для тепловых сетей и наружной прокладки может применяться труба ВГП ППУ, если требуется теплоизоляция и защита трубопровода от внешних воздействий.
Кроме инженерных коммуникаций, ВГП используют в строительстве. Из таких труб изготавливают навесы, теплицы, ограждения, козырьки, павильоны, каркасы, опоры и другие металлические конструкции. Хорошая свариваемость делает их удобными для сборки прочных и долговечных изделий.
Способы монтажа
Для монтажа труб ВГП применяют два основных способа соединения: резьбовой и сварной. Выбор зависит от назначения трубопровода, условий эксплуатации, требований к герметичности и возможности последующего обслуживания.
Резьбовое соединение используют там, где нужен разборный участок трубопровода. На концы труб нарезают резьбу, затем применяют муфты, контргайки и уплотнительные материалы. Такой способ удобен для бытовых систем, небольших линий и участков, где может потребоваться демонтаж.
Сварное соединение чаще применяют для длинных магистралей и ответственных трубопроводов. Перед сваркой торцы подготавливают, трубы выравнивают, фиксируют прихватками и выполняют обводной шов. Качество сварки напрямую влияет на герметичность и долговечность всей системы.
При монтаже важно соблюдать технологию, правильно подбирать трубы по диаметру и толщине стенки, учитывать давление, температуру рабочей среды и условия прокладки. Ошибки на этапе соединения могут привести к протечкам, снижению прочности и преждевременному ремонту трубопровода.
Как выбрать трубу ВГП
Выбор трубы ВГП начинается с определения назначения. Для водоснабжения важна коррозионная стойкость и герметичность. Для отопления — устойчивость к температуре, давлению и перепадам нагрузки. Для газопровода — соответствие проекту, нормативам и требованиям безопасности.
Если труба будет использоваться в сухих условиях, в отопительной системе или в составе металлической конструкции, можно рассмотреть трубу ВГП не оцинкованную. Она хорошо сваривается, доступна по цене и подходит для многих технических задач.
Если трубопровод будет контактировать с влагой или использоваться в системе водоснабжения, лучше обратить внимание на оцинкованные изделия. Защитное покрытие помогает продлить срок службы трубы и снизить риск коррозии.
Для теплотрасс, наружных инженерных сетей и участков, где важно сохранить температуру рабочей среды, выбирают трубы с изоляцией. В таких случаях ППУ слой помогает уменьшить теплопотери и защитить стальную трубу от внешней среды.
Также нужно учитывать условный проход, наружный диаметр, толщину стенки, наличие резьбы, способ соединения и требования проекта. Для разветвленных систем лучше использовать трубы с одинаковыми параметрами, чтобы упростить монтаж и избежать проблем при соединении элементов.
Правильно выбранная труба ВГП способна прослужить много лет. Для этого важно учитывать не только цену, но и условия эксплуатации, качество изготовления, тип покрытия и соответствие стандарту.
