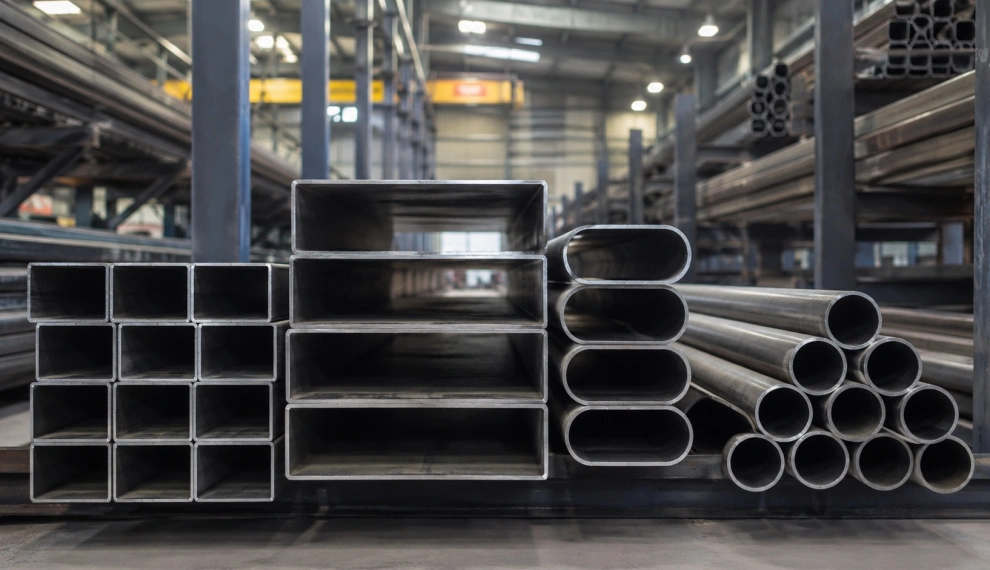

Профильная труба — это стальное полое изделие с некруглым поперечным сечением. Чаще всего встречаются квадратные и прямоугольные трубы, реже используются овальные, арочные и другие специальные виды профиля.
Форма сечения напрямую влияет на жёсткость, устойчивость к изгибу, удобство монтажа и область применения изделия. Поэтому профильные трубы обычно выбирают для каркасов, рам, опор, ограждений, мебели и металлоконструкций, а круглые — для трубопроводов и систем, работающих под внутренним давлением.
Что такое профильная труба
Профильной называют трубу, поперечное сечение которой отличается от круга. Изделия могут иметь квадратную, прямоугольную, овальную или специальную форму.
Для производства обычно используют листовой или рулонный прокат из углеродистой, низколегированной либо нержавеющей стали. Заготовку формуют, соединяют сварным швом, а затем придают ей требуемый профиль на прокатном оборудовании. Для специальных задач также выпускаются бесшовные профильные трубы.
Основные характеристики профильной трубы:
- форма и размеры сечения;
- толщина стенки;
- длина;
- марка стали;
- способ производства;
- масса одного метра;
- точность геометрии;
- состояние поверхности;
- наличие защитного покрытия.
В каталоге стальных профильных труб можно подобрать изделия по форме, размерам, толщине стенки и назначению.

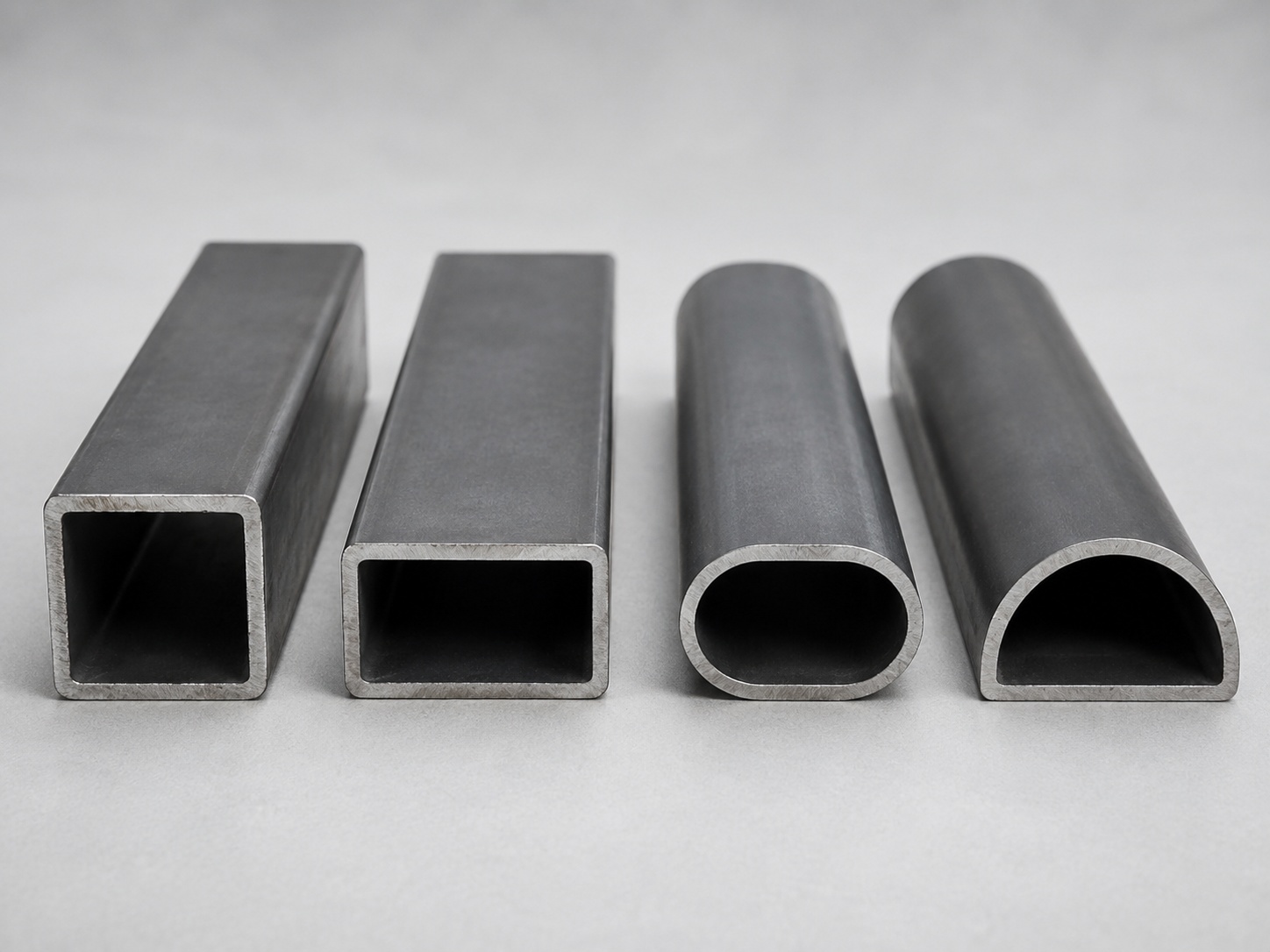

Основные виды сечения
Форма поперечного сечения определяет, как профильная труба воспринимает нагрузки и насколько удобно её использовать в конструкции.
Квадратная труба
Квадратная профильная труба имеет одинаковую ширину и высоту. Благодаря симметричной форме она показывает близкие характеристики жёсткости по двум основным направлениям.
Такие изделия подходят для:
- стоек;
- опор;
- рам;
- каркасов;
- стеллажей;
- мебельных конструкций;
- ограждений.
Квадратные профильные трубы удобны там, где нагрузка может действовать с разных сторон и требуется стабильная работа элемента по двум осям.
Прямоугольная труба
Прямоугольные профильные трубы имеют разную ширину и высоту. Их жёсткость зависит от положения сечения относительно нагрузки.
Если большая сторона профиля расположена в направлении изгиба, изделие лучше сопротивляется деформации. Поэтому прямоугольные профильные трубы применяют для балок, лаг, перемычек, рам и других элементов, работающих преимущественно в одной плоскости.
При монтаже важно правильно ориентировать профиль. Если установить прямоугольную трубу слабой стороной к основной нагрузке, её жёсткость будет ниже.
Овальная труба
Овальные профильные трубы сочетают плавную форму с более плоскими боковыми участками. Они используются в мебельном производстве, дизайне, декоративных конструкциях, поручнях и отдельных элементах оборудования.
Овальная форма подходит, когда важны:
- внешний вид;
- отсутствие острых углов;
- удобство захвата;
- обтекаемость;
- аккуратная геометрия изделия.
Специальные виды
Кроме основных вариантов, выпускаются арочные, плоскоовальные и другие специальные профили. Их применяют в конструкциях, где стандартная квадратная или прямоугольная форма не соответствует проекту.
| Вид сечения | Особенности | Основное применение |
|---|---|---|
| Квадратное | Одинаковая жёсткость по двум осям | Стойки, опоры, рамы |
| Прямоугольное | Жёсткость зависит от ориентации профиля | Балки, лаги, перемычки |
| Овальное | Плавная и декоративная форма | Мебель, поручни, дизайн |
| Арочное | Готовая криволинейная геометрия | Навесы, теплицы, декоративные элементы |
| Специальное | Изготавливается под конкретную задачу | Машиностроение и нестандартные конструкции |
Как форма влияет на прочность
Прочность профильной трубы зависит от нескольких параметров:
- марки стали;
- размера сечения;
- толщины стенки;
- длины элемента;
- направления нагрузки;
- качества изготовления;
- способа соединения.
Плоские стороны и рёбра профиля повышают жёсткость при изгибе. Металл расположен дальше от центральной оси, поэтому изделие может эффективно сопротивляться деформации в заданном направлении.
При этом нельзя утверждать, что любая профильная труба прочнее круглой. Сравнение корректно только при одинаковой марке стали, толщине стенки, площади сечения, длине и типе нагрузки.
Квадратный профиль удобен при нагрузках, действующих в двух направлениях. Прямоугольный позволяет рационально использовать металл, когда основная нагрузка действует преимущественно в одной плоскости.

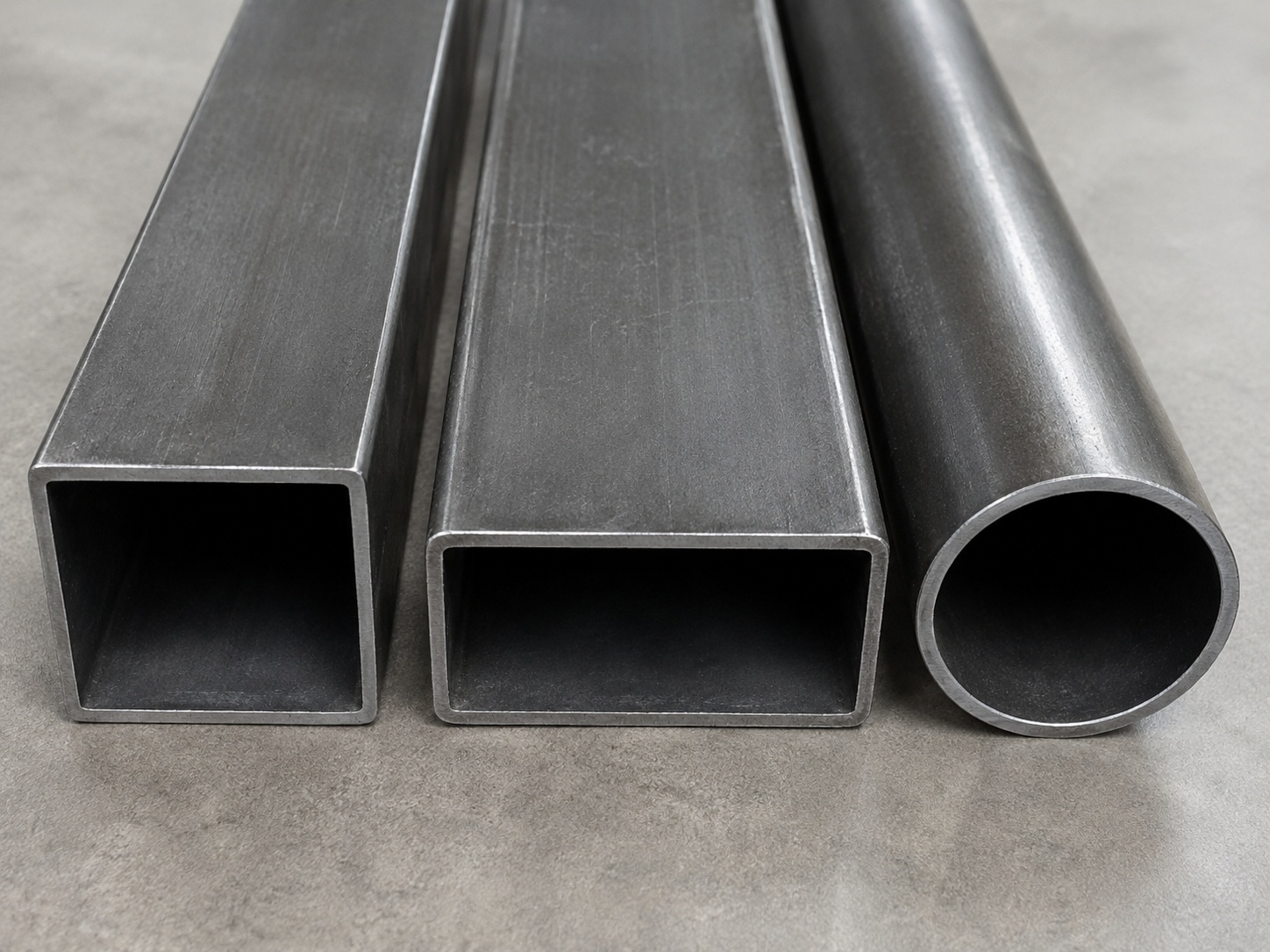

Чем профильная труба отличается от круглой
Главное отличие заключается в форме поперечного сечения. Круглая труба имеет одинаковую геометрию по всей окружности, а профильная — выраженные плоские грани и рёбра.
| Параметр | Профильная труба | Круглая труба |
| Форма сечения | Квадратная, прямоугольная, овальная | Круглая |
| Жёсткость при изгибе | Зависит от формы и направления нагрузки | Одинакова по всем направлениям |
| Монтаж каркасов | Удобный благодаря плоским сторонам | Часто требует хомутов и пластин |
| Соединение элементов | Проще выполнять под прямым углом | Требуется более сложная подгонка |
| Работа под давлением | Обычно не является главным назначением | Форма равномерно распределяет давление |
| Основное применение | Каркасы, опоры, мебель, конструкции | Трубопроводы и системы транспортировки сред |
Профильная труба удобнее для каркасов и металлоконструкций. К её плоским сторонам проще приваривать перемычки, крепить листовые материалы и монтировать другие элементы.
Круглая форма лучше распределяет внутреннее давление. Поэтому круглые электросварные трубы чаще используют для транспортировки воды, газа и других сред.
Что выбрать: профильную или круглую трубу
Выбор зависит от назначения изделия и характера нагрузки.
Профильная труба обычно подходит для:
- рам;
- стоек;
- опор;
- каркасов;
- балок;
- перемычек;
- стеллажей;
- мебельных элементов.
Круглая труба чаще используется для:
- трубопроводов;
- систем под давлением;
- поручней;
- вращающихся деталей;
- элементов с нагрузкой, действующей с разных сторон.
| Задача | Подходящий вариант | Причина |
| Каркас или рама | Профильная труба | Плоские стороны и удобный монтаж |
| Стойка или опора | Квадратная труба | Жёсткость по двум направлениям |
| Балка или перемычка | Прямоугольная труба | Эффективная работа на изгиб |
| Трубопровод | Круглая труба | Равномерное распределение давления |
| Мебель и декоративные элементы | Профильная или овальная | Удобство обработки и внешний вид |
Как производят профильные трубы
Производство сварной профильной трубы включает несколько основных этапов:
- листовой или рулонный прокат режут на полосы;
- заготовку формуют в круглую трубу;
- кромки соединяют сварным швом;
- изделию придают квадратную, прямоугольную или другую форму;
- профиль калибруют;
- трубы режут на заданную длину;
- проверяют размеры, геометрию и качество сварного соединения.
В зависимости от технологии обработка может выполняться в горячем или холодном состоянии. Холоднодеформированные изделия обычно имеют более точные размеры и ровную поверхность.
При выборе важно учитывать не только внешний размер, но и толщину стенки, радиусы закругления, допустимые отклонения и требования ГОСТ.
Где используются профильные трубы
Профильные трубы широко применяются:
- в строительстве;
- в машиностроении;
- в промышленности;
- в мебельном производстве;
- при создании рекламных конструкций;
- в дизайне и оформлении интерьеров.

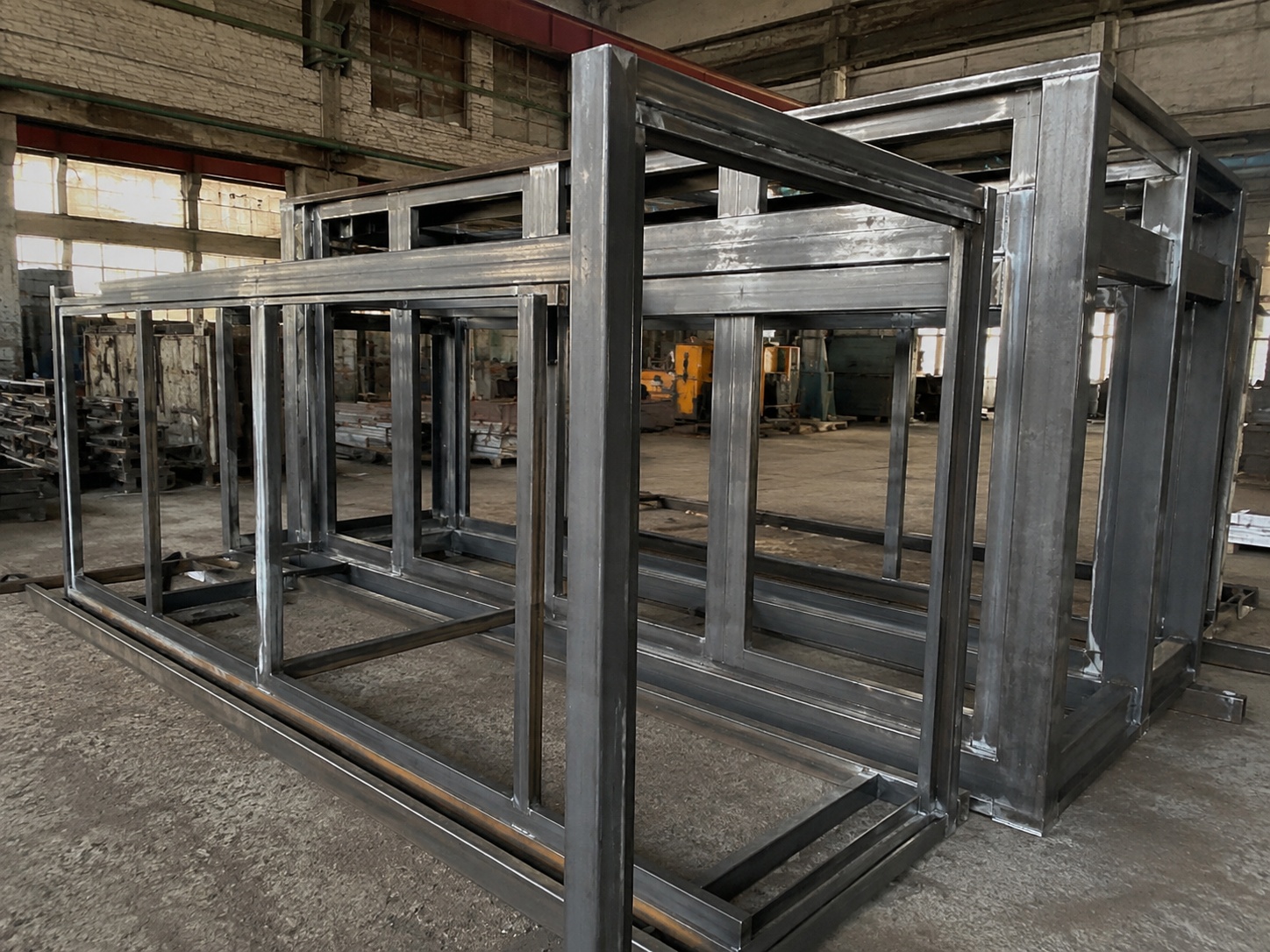

Из них изготавливают каркасы, стойки, опоры, лестницы, площадки, стеллажи, основания под оборудование и декоративные элементы.
В строительстве профильная труба востребована благодаря сочетанию прочности, сравнительно небольшого веса и удобства монтажа. Подробный выбор материала для конкретных конструкций рассмотрен в статье о применении профильной трубы для забора, навеса, каркаса и теплицы.
Какие параметры учитывать при выборе
Для подбора профильной трубы необходимо учитывать:
- форму сечения;
- ширину и высоту профиля;
- толщину стенки;
- длину;
- массу одного метра;
- марку стали;
- расчётную нагрузку;
- направление изгиба;
- способ соединения;
- условия эксплуатации;
- защиту от коррозии;
- требования ГОСТ.
Размер сечения влияет на жёсткость и несущую способность. Чем крупнее профиль, тем выше его способность выдерживать нагрузки, но одновременно увеличиваются вес и стоимость металлопроката.
Толщина стенки влияет на прочность, надёжность сварного соединения и устойчивость к механическим воздействиям. Для несущих конструкций параметры должны определяться расчётом.
Какую профильную трубу купить под задачу
Для стоек, опор, рам и каркасов, воспринимающих нагрузки в разных направлениях, обычно выбирают квадратные профильные трубы. Симметричная форма сечения обеспечивает близкую жёсткость по двум основным осям и упрощает соединение элементов под прямым углом.
Для балок, лаг и перемычек рационально использовать прямоугольные профильные трубы. При монтаже большую сторону профиля располагают в направлении основной нагрузки, чтобы повысить сопротивление изгибу.
Для мебели, поручней и декоративных элементов можно рассмотреть овальные профильные трубы. Их выбирают, когда наряду с прочностью важны плавная форма и внешний вид конструкции.
Для промышленных рам, несущих узлов и ответственных металлоконструкций подходят конструкционные профильные трубы с параметрами, определёнными расчётом.
Общий сортамент представлен в разделе профильных стальных труб. При выборе необходимо учитывать форму и размеры сечения, толщину стенки, марку стали, направление нагрузки и условия эксплуатации.
