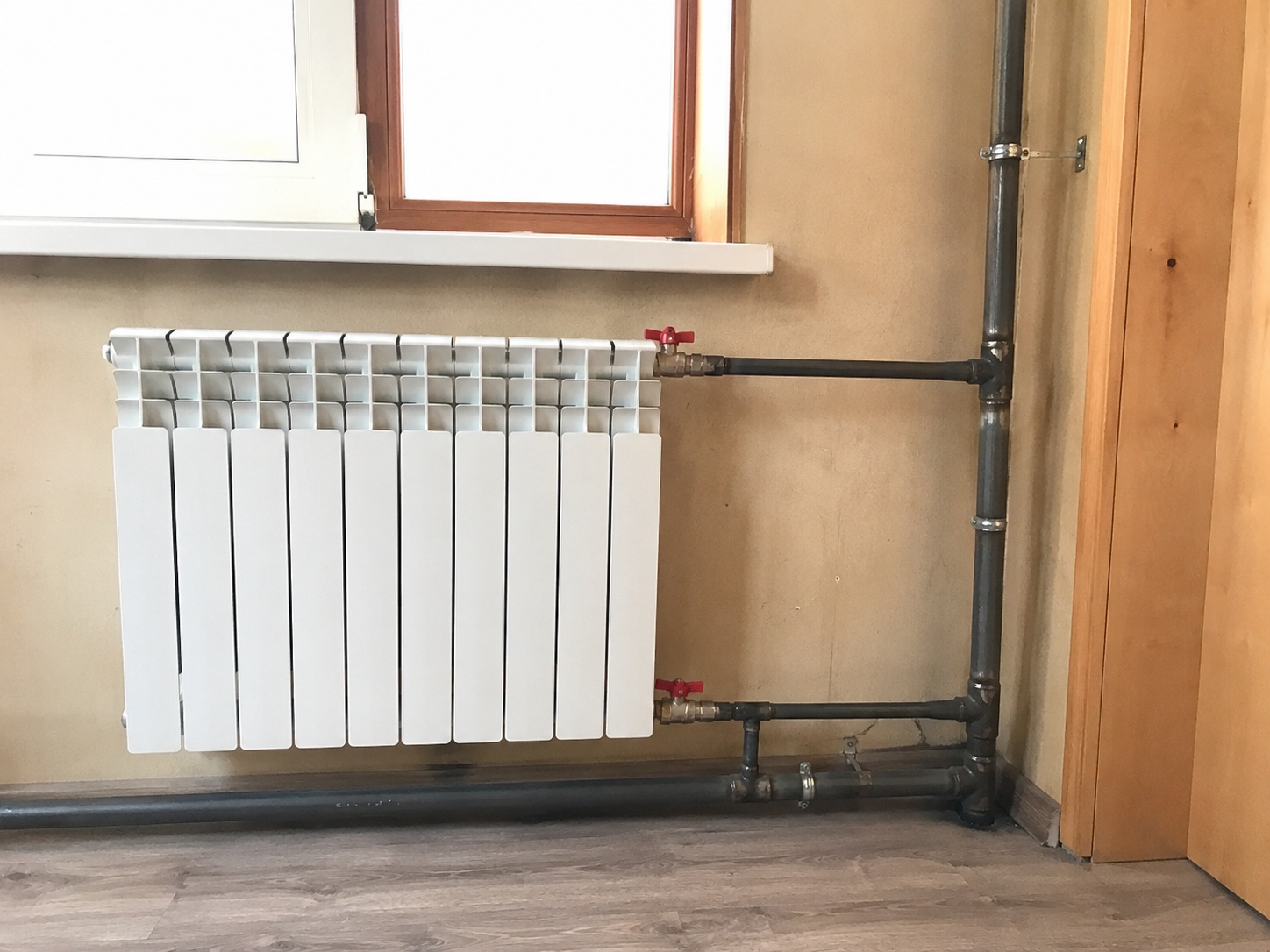

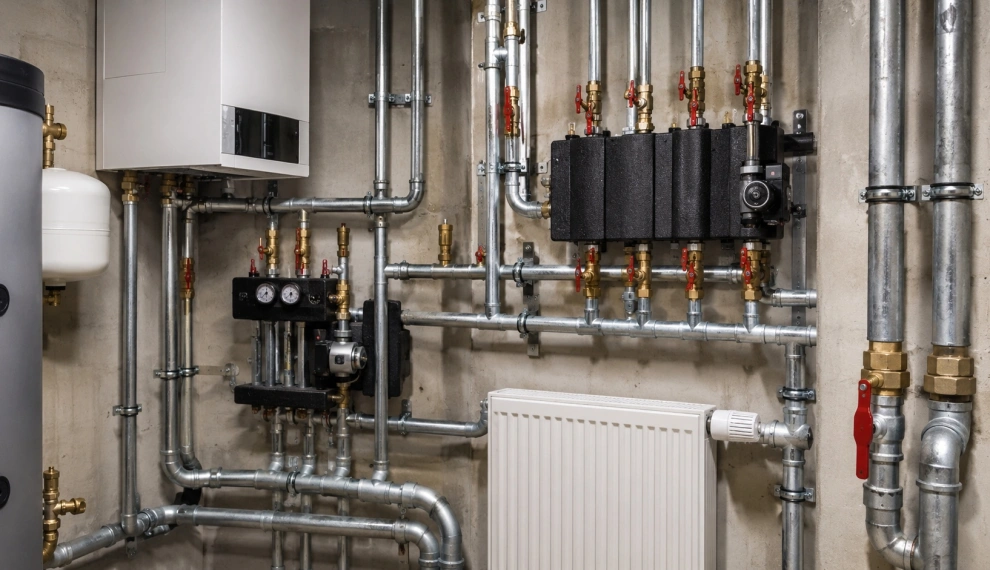

Стальные водогазопроводные трубы применяют в системах отопления благодаря высокой прочности, устойчивости к нагреву и механическим нагрузкам. ВГП используют для стояков, подводок к радиаторам, открытой разводки и отдельных участков инженерных сетей.
При выборе важно учитывать условный проход, наружный диаметр, толщину стенки, рабочее давление, наличие цинкового покрытия и способ соединения. Эти параметры влияют на пропускную способность, герметичность, срок службы и стоимость монтажа.
Что такое трубы ВГП
Стальные трубы ВГП — это водогазопроводные изделия круглого сечения, предназначенные для транспортировки воды, газа и других рабочих сред. Их производят из углеродистой стали со сварным продольным швом.
Основные требования к продукции устанавливает ГОСТ 3262-75. Стандарт регламентирует условный проход, наружные размеры, толщину стенки, длину, допустимые отклонения и характеристики готовых изделий.
ВГП выпускаются:
-
без защитного покрытия;
-
с цинковым покрытием;
-
с резьбой или без неё;
-
с муфтами либо без муфт;
-
лёгкими, обыкновенными и усиленными.
Для отопления чаще выбирают обыкновенные трубы ВГП. Они сочетают достаточную прочность, приемлемый вес и подходят для сварного или резьбового монтажа.
Когда ВГП используют в отоплении
Стальные водогазопроводные трубы выбирают, когда системе требуется высокая механическая прочность и устойчивость к температурным нагрузкам.
Основные области применения:
-
стояки отопления;
-
горизонтальная разводка;
-
подводки к радиаторам;
-
технические помещения и котельные;
-
открытые участки трубопроводов;
-
реконструкция существующих стальных систем;
-
отопление жилых, общественных и промышленных зданий.
ВГП хорошо выдерживают нагрев теплоносителя, давление и внешние воздействия. Благодаря жёсткости металла трубы сохраняют форму и не провисают при правильном расположении креплений.
К ограничениям относятся значительный вес, подверженность коррозии и более сложный монтаж по сравнению с лёгкими материалами. Для резки, сварки и нарезания резьбы требуется специальное оборудование.
Преимущества и недостатки ВГП
| Параметр | Преимущества | Недостатки |
|---|---|---|
| Прочность | Выдерживают механические нагрузки и удары | Имеют значительную массу |
| Температура | Подходят для горячего теплоносителя | Поверхность сильно нагревается |
| Давление | Применяются в стандартных отопительных системах | Исполнение должно соответствовать расчётной нагрузке |
| Монтаж | Возможны сварные и резьбовые соединения | Требуется инструмент и квалификация |
| Срок службы | При защите от коррозии служат длительное время | Чёрная сталь постепенно ржавеет |
| Ремонт | Повреждённый участок можно вырезать и заменить | Демонтаж сварных соединений трудоёмок |
Какие параметры учитывать при выборе
Условный проход
Условный проход обозначается как Ду и характеризует пропускную способность трубы. Он не равен точному внутреннему диаметру, поскольку фактический проход зависит от толщины стенки.
Для отопительных систем могут использоваться:
-
Ду 15 — для подключения отдельных радиаторов;
-
Ду 20 — для подводок и небольших ветвей;
-
Ду 25 — для стояков и распределительных участков;
-
Ду 32 и более — для магистральных линий.
Размер следует выбирать по гидравлическому расчёту. Слишком маленький внутренний проход увеличивает сопротивление, скорость движения воды и уровень шума. Избыточный диаметр повышает стоимость и объём теплоносителя.
Наружный диаметр
Наружный диаметр нужен для выбора фитингов, муфт, креплений и способа соединения. Он связан с условным проходом, но не совпадает с ним.
При заказе важно уточнить, какой размер указан в проекте: Ду или фактический наружный диаметр. Это поможет избежать несовместимости труб с арматурой и соединительными элементами.
Толщина стенки
Толщина стенки влияет на прочность, массу и способность выдерживать рабочее давление.
ВГП делятся на три типа:
| Исполнение | Особенности | Где применяется |
|---|---|---|
| Лёгкое | Меньшая толщина стенки и масса | Системы с небольшими нагрузками |
| Обыкновенное | Сбалансированные характеристики | Большинство стандартных систем отопления |
| Усиленное | Увеличенная толщина стенки | Участки с повышенными требованиями к прочности |
Выбирать усиленную трубу только ради запаса не всегда рационально. Большая толщина увеличивает вес, цену и трудоёмкость обработки.
Рабочее давление
Труба должна выдерживать рабочее давление системы с установленным запасом. Необходимо учитывать нормальный режим, гидравлические испытания и возможные скачки давления.
Особенно важно правильно подобрать изделие для:
-
централизованного отопления;
-
многоэтажных зданий;
-
котельных;
-
насосных участков;
-
промышленных объектов.
Допустимые параметры должны соответствовать проекту и технической документации на продукцию.
Марка и качество стали
Для производства ВГП обычно применяют углеродистую сталь, пригодную для сварки и резьбовой обработки. Качество материала влияет на прочность, герметичность соединений и срок эксплуатации трубопровода.
Перед покупкой следует проверить:
-
ГОСТ;
-
размер и толщину стенки;
-
марку стали;
-
длину;
-
номер партии;
-
сертификат качества;
-
состояние сварного шва;
-
отсутствие трещин, вмятин и глубокой коррозии.

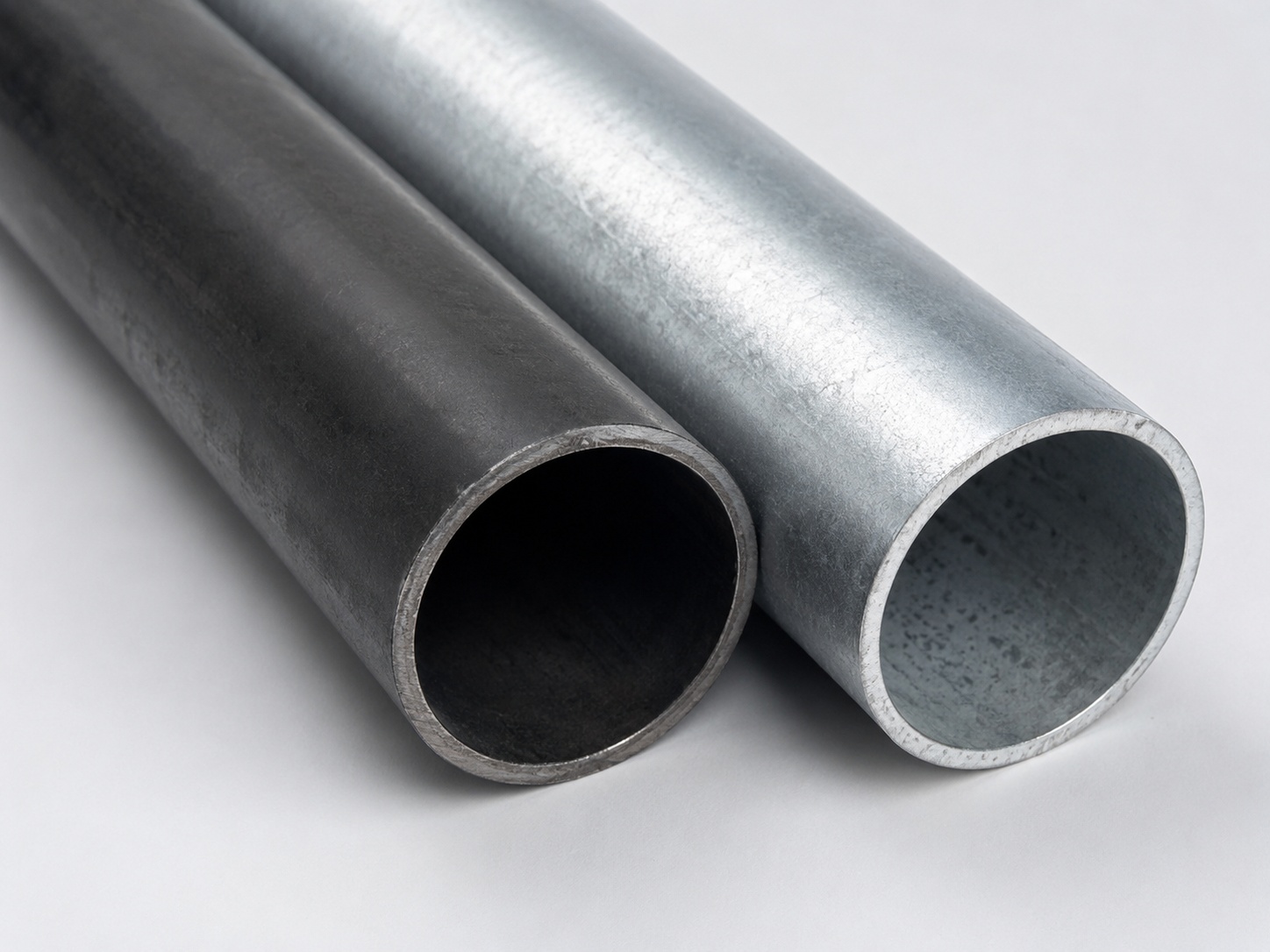

Оцинкованные или неоцинкованные ВГП
Главное отличие заключается в наличии защитного цинкового слоя.
| Характеристика | Неоцинкованная ВГП | Оцинкованная ВГП |
|---|---|---|
| Покрытие | Отсутствует | Нанесён слой цинка |
| Стойкость к коррозии | Ниже | Выше |
| Цена | Обычно ниже | Обычно выше |
| Сварка | Выполняется стандартным способом | Покрытие в зоне сварки повреждается |
| Резьбовой монтаж | Возможен | Позволяет сохранить защитный слой |
| Применение | Закрытые системы и участки с дополнительной обработкой | Сети с повышенными требованиями к защите от ржавчины |
Неоцинкованные трубы ВГП часто используют для сварного монтажа отопительных систем. После установки наружную поверхность очищают, грунтуют и окрашивают.
Оцинкованные трубы ВГП лучше защищены от наружной коррозии. Для них предпочтительны резьбовые соединения, поскольку при сварке слой цинка выгорает и требует последующего восстановления.
Оцинкованная труба обычно обходится дороже, но дополнительная защита может увеличить срок службы на участках с повышенной влажностью.

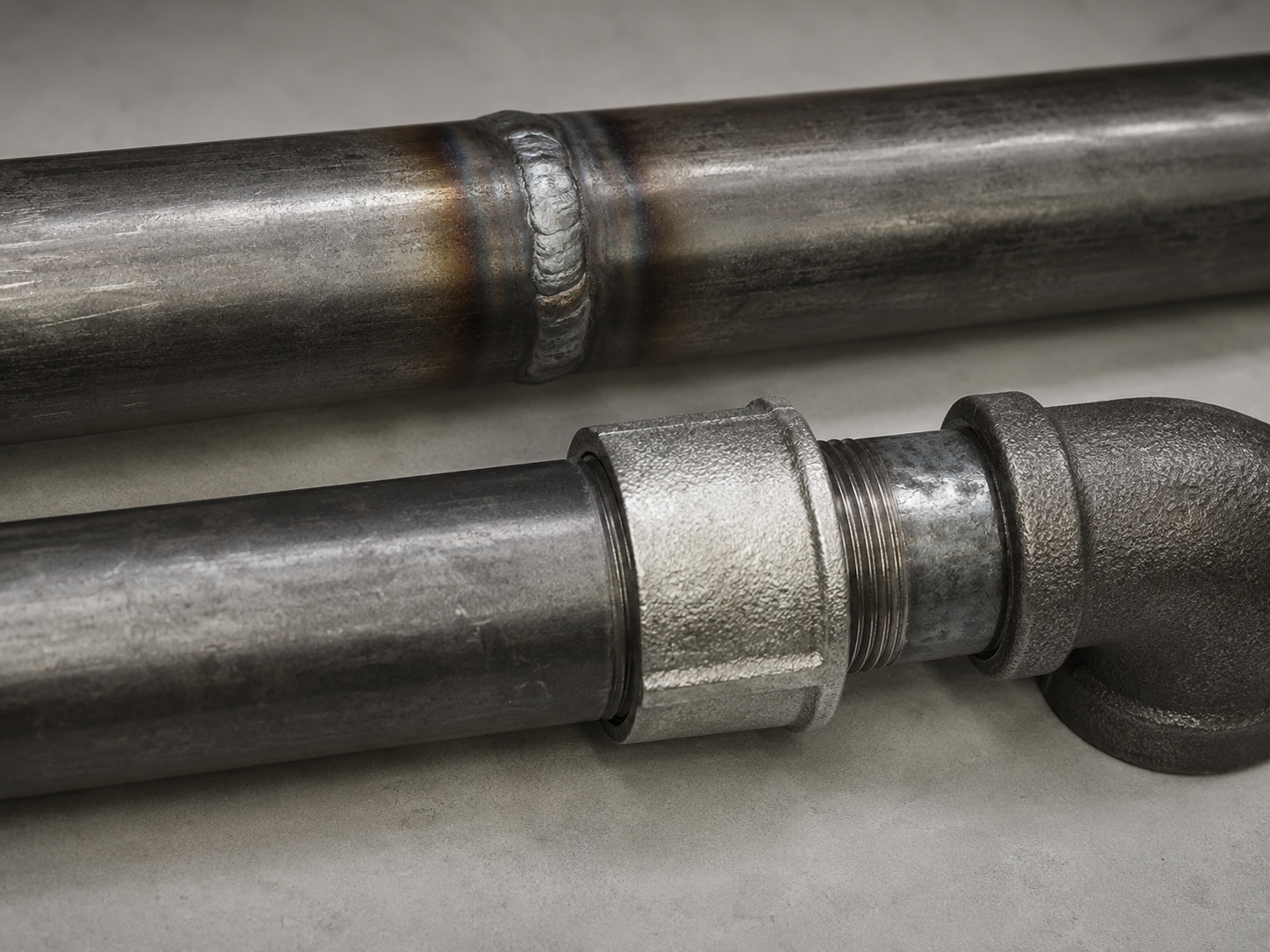

Сварное или резьбовое соединение
Сварной монтаж
Сварка используется для стояков, протяжённых участков и неразборных соединений.
Преимущества:
-
высокая герметичность;
-
прочность;
-
компактный размер шва;
-
минимальное количество фитингов.
Недостатки:
-
требуется сварочное оборудование;
-
монтаж должен выполнять специалист;
-
соединение сложно разобрать;
-
после работы металл необходимо защитить от коррозии.
Качество сварного шва напрямую влияет на надёжность системы. На соединении не должно быть трещин, пор, прожогов и непроваров.
Резьбовой монтаж
Резьбу используют при подключении радиаторов, кранов, муфт, отводов и другой арматуры.
Преимущества:
-
соединение можно разобрать;
-
не требуется нагрев металла;
-
удобно подключать оборудование;
-
подходит для оцинкованных труб.
Недостатки:
-
требуется качественная обработка резьбы;
-
увеличивается количество фитингов;
-
необходимо правильно подобрать уплотнительный материал.
В одной системе оба способа часто сочетаются: магистральные участки сваривают, а оборудование подключают резьбой.
Как выбрать ВГП для конкретной задачи
| Участок системы | Подходящий вариант | Что учитывать |
|---|---|---|
| Подключение радиатора | ВГП Ду 15 или Ду 20 | Расход теплоносителя и тип арматуры |
| Стояк отопления | Обыкновенная ВГП | Диаметр, давление, этажность здания |
| Горизонтальная разводка | ВГП по гидравлическому расчёту | Длину участка и количество приборов |
| Техническое помещение | Неоцинкованная труба с защитной обработкой | Влажность и доступность осмотра |
| Участок с риском коррозии | Оцинкованная ВГП | Способ соединения и состояние покрытия |
| Система с повышенной нагрузкой | Усиленная ВГП по проекту | Толщину стенки и рабочее давление |
| Разборное подключение оборудования | Труба с резьбой | Размер фитингов и герметичность |
На что обратить внимание перед покупкой
Перед заказом необходимо проверить:
-
условный проход;
-
наружный диаметр;
-
толщину стенки;
-
тип исполнения;
-
наличие цинкового покрытия;
-
способ соединения;
-
длину;
-
качество поверхности;
-
состояние сварного шва;
-
сертификаты и маркировку.
Трубы должны быть ровными, без сильных вмятин, трещин, расслоений и глубокой ржавчины. Размеры и характеристики продукции должны соответствовать проекту и требованиям ГОСТ.
Какую трубу ВГП купить для отопления
Для большинства стандартных систем отопления подходят обыкновенные ВГП трубы с условным проходом и толщиной стенки, рассчитанными по проекту. Их используют для стояков, подводок к радиаторам и открытой разводки.
Для сварного монтажа обычно выбирают неоцинкованные трубы с последующей защитой поверхности. Оцинкованная ВГП подходит для участков, где важна повышенная коррозионная стойкость и предусмотрены преимущественно резьбовые соединения.
При покупке важно учитывать не только цену, но и рабочее давление, диаметр, толщину стенки, качество стали и способ монтажа. Правильно подобранная ВГП обеспечивает прочность, герметичность и надёжную работу отопительной системы.
