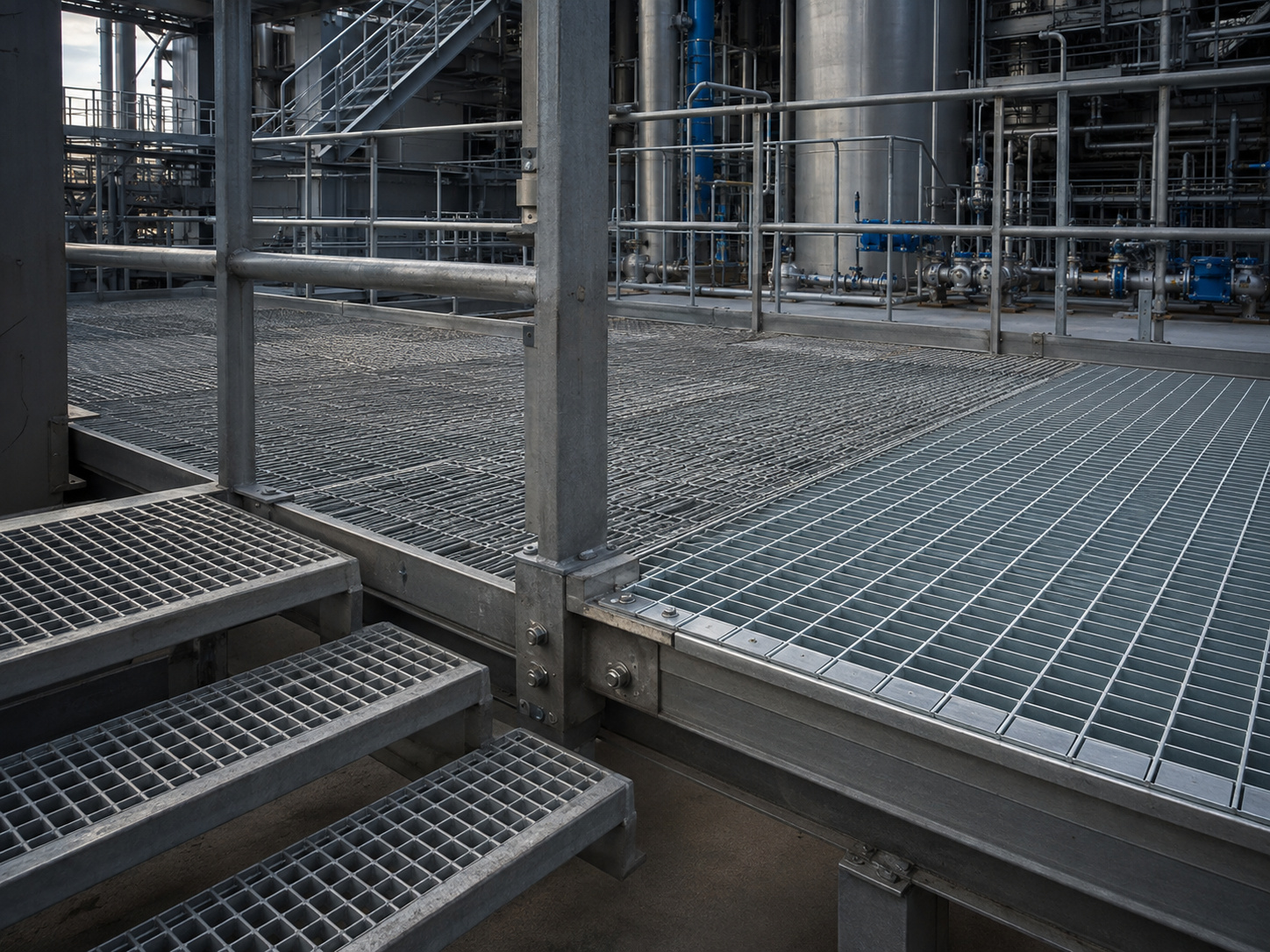

Решетчатый настил используют для устройства рабочих площадок, лестниц, ступеней, переходных мостиков, кабельных каналов и технологических проходов на промышленных объектах. Основных конструктивных типов два — сварной и прессованный. Сварной настил состоит из несущих полос и поперечных прутков, соединенных контактной сваркой. Прессованный изготавливают методом холодной запрессовки поперечных элементов в прорези несущих полос под высоким давлением без нагрева.
Именно технология изготовления определяет основные конструктивные отличия, внешний вид, особенности защитного покрытия и стоимость изделия. При этом выбор нельзя сводить к вопросу, какой решетчатый настил лучше в целом: каждый тип рассчитан на определенные условия применения.
Для пешеходных зон, архитектурных решений и объектов с повышенными требованиями к поверхности часто рассматривают прессованный настил. Для промышленных площадок, лестниц и участков с высокими нагрузками широко применяется сварная конструкция, в том числе усиленных серий. Понимание различий помогает подобрать решетчатый настил для конкретных условий эксплуатации с учетом нагрузки, размеров ячейки и требований проекта.
Чем отличаются прессованный и сварной решетчатый настил

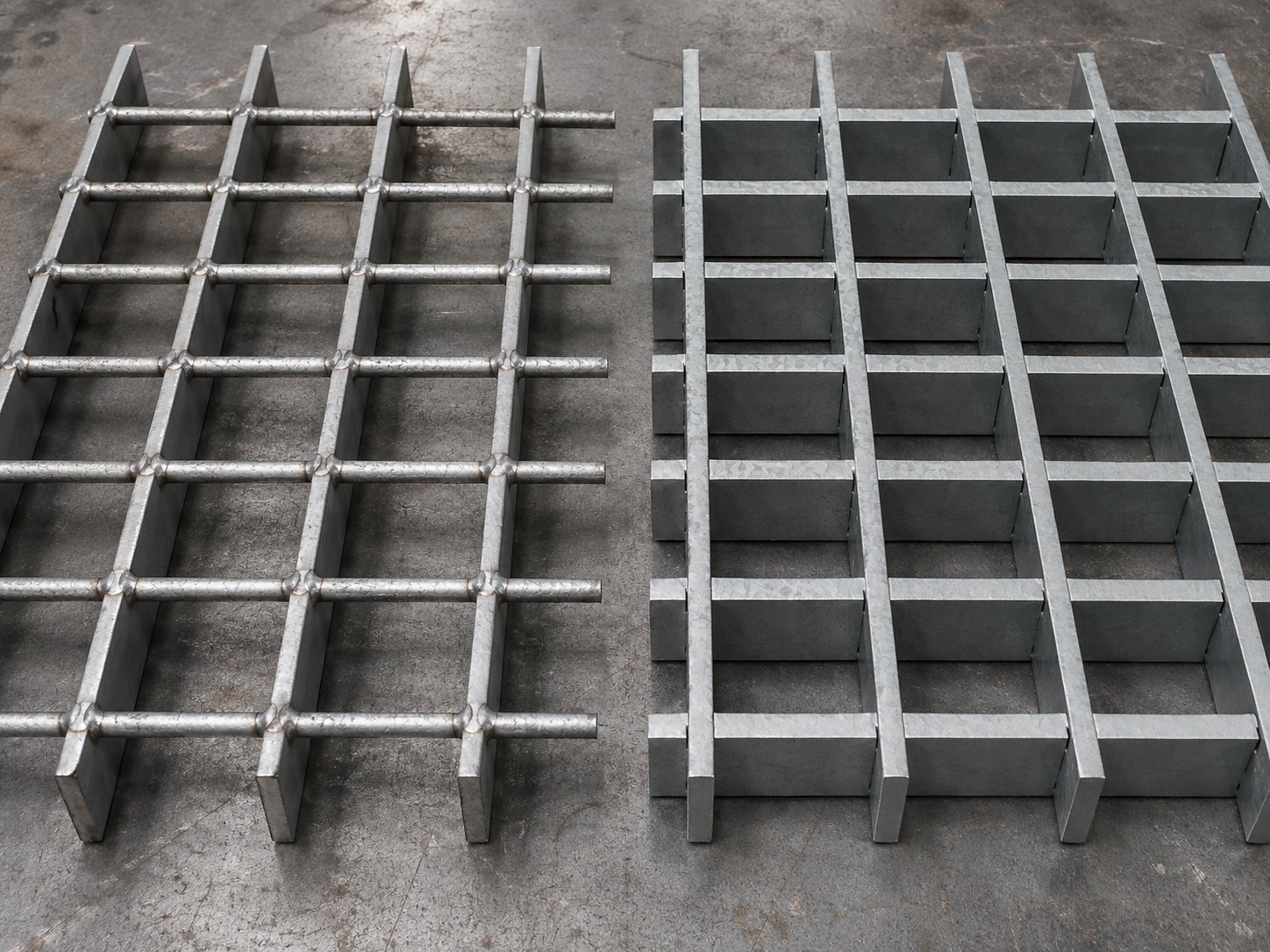

Основная разница между двумя типами заключается в способе соединения несущих и поперечных элементов. В прессованной решетке полосы фиксируются запрессовкой, а в сварной конструкции поперечные прутки соединяются с несущими полосами контактной сваркой.
Сравнительная таблица прессованного и сварного настила
| Параметр | Прессованный решетчатый настил | Сварной решетчатый настил |
|---|---|---|
| Способ соединения полос | Запрессовка поперечных полос в прорези несущих без сварки | Контактная сварка поперечных прутков с несущими полосами |
| Поверхность | Ровная, без сварных точек | Видны места контактной сварки |
| Прочность на изгиб при равном весе | Зависит от размеров несущих полос и конструкции, отсутствие сварных точек исключает локальное термическое воздействие | Зависит от размеров полос, прутков и параметров сварного соединения |
| Коррозионная стойкость | Определяется материалом и качеством защитного покрытия, сварные точки отсутствуют | Зависит от подготовки поверхности и качества покрытия, включая зоны сварки |
| Типовые ячейки | 33×33 мм, 33×11 мм, 34×38 мм | 33×33 мм, 33×11 мм, 34×38 мм, 34×76 мм |
| Стандартные серии | SP, SPP и другие обозначения производителей | Р, В и другие обозначения производителей |
| Допустимая нагрузка | Высокая при правильно подобранных несущих полосах | Может быть очень высокой в усиленных исполнениях |
| Масса 1 м² | Зависит от полосы и размера ячейки | Зависит от полосы, прутка и размера ячейки |
| Стоимость | Часто выше из-за особенностей технологии производства | Обычно выгоднее при массовом серийном производстве |
| Основные сферы | Промышленные и пешеходные зоны, архитектурные конструкции, объекты с требованиями к внешнему виду | Эстакады, технологические площадки, лестницы, проезды и тяжелонагруженные конструкции |
Как технология производства влияет на свойства настила
Сварной решетчатый настил получают путем соединения несущих полос с поперечными прутками методом контактной сварки. Прессованный тип изготавливают без сварки: связующие поперечные элементы под высоким давлением запрессовывают в подготовленные пазы несущих полос.
При производстве сварного решетчатого настила несущие полосы устанавливают вертикально с заданным шагом. Между ними располагают поперечные прутки из стали, после чего пересечения соединяют автоматической контактной сваркой. В результате получается жесткая металлическая конструкция, характеристики которой зависят от размеров несущих элементов, ячейки и качества соединений.
Локальный нагрев возникает непосредственно в точках сварки, поэтому при изготовлении важно соблюдать технологию и контролировать качество соединений. При последующей антикоррозионной обработке особое внимание также уделяется местам сварки и подготовке поверхности.
Прессованный решетчатый настил сварных соединений не имеет. В несущих полосах выполняют пазы, в которые под высоким давлением устанавливают поперечные полосы. Соединение формируется за счет плотной механической запрессовки элементов.
Такая технология обеспечивает регулярную геометрию решетки и гладкую поверхность без сварных точек. Несущие и поперечные элементы могут изготавливаться из стальной полосы требуемых размеров, параметры которой подбираются в соответствии с характеристиками готовой конструкции.
Прессованный настил часто обозначают SP — от press-locked, однако конкретные обозначения и размеры необходимо сверять с техническими данными производителя.
Чем отличаются прочностные характеристики и несущая способность
Несущая способность обоих типов настила зависит прежде всего от высоты и толщины несущей полосы, шага ее установки, размеров ячейки и величины пролета между опорами. Поэтому сравнивать прессованный и сварной настил только по способу изготовления недостаточно.
При одинаковой геометрии отсутствие сварных точек у прессованной конструкции исключает локальное термическое воздействие в местах пересечения элементов. Однако фактическая прочность определяется расчетными характеристиками конкретной решетки, а не только видом соединения.
Сварной настил может выпускаться с увеличенной толщиной и высотой несущих полос. Такие усиленные конструкции рассчитаны на высокие нагрузки и применяются на площадках, эстакадах и участках, где возможно движение вилочных погрузчиков или другой техники.
Для больших пролетов используют решетки с увеличенными несущими полосами. Возможный диапазон размеров прессованного настила зависит от оборудования и производственной программы изготовителя, поэтому при тяжелых нагрузках выбор нужно делать по расчетным таблицам конкретной продукции.
Как отличаются коррозионная стойкость и оцинковка
Коррозионная стойкость решетчатого настила зависит от марки стали, подготовки поверхности, типа защитного покрытия и условий эксплуатации. Для изделий, работающих на улице или во влажной и агрессивной среде, широко применяется горячее цинкование.
У прессованного настила нет сварных точек, а соединение несущих и поперечных полос выполняется механическим способом. При качественной подготовке поверхности цинковое покрытие защищает металлические элементы от воздействия влаги и окружающей среды.
Такие решетки применяют на промышленных объектах, очистных сооружениях, в химических производствах и других условиях, где предъявляются повышенные требования к защите металла.
Сварной настил после изготовления также может проходить горячее цинкование. При этом особого контроля требуют зоны контактной сварки: качество защитного покрытия зависит от подготовки металла и правильной обработки сварных соединений перед цинкованием.
В сухих помещениях и на закрытых эстакадах различия в этом отношении менее принципиальны. В условиях высокой влажности, морской атмосферы или воздействия агрессивных сред качество антикоррозионного покрытия становится одним из основных критериев выбора.
Чем отличаются вес, размеры ячеек и типовые обозначения
Вес квадратного метра решетчатого настила зависит от высоты и толщины несущих полос, размеров поперечных элементов и шага ячейки. Поэтому массу необходимо определять по характеристикам конкретного изделия.
При уменьшении размеров ячейки количество металлических элементов на единицу площади увеличивается, что влияет на общий вес решетки. Узкая продолговатая ячейка применяется там, где требуется уменьшить размер отверстий — например, на пешеходных площадках или участках движения техники с небольшими колесами.
Среди распространенных вариантов встречаются ячейки 33×33 мм, 33×11 мм, 34×38 мм и другие размеры.
Типовое обозначение может включать вид настила, высоту несущей полосы и размеры ячейки. Например, для сварной конструкции встречаются обозначения вида «Р 30-33×33», где 30 указывает высоту несущей полосы, а 33×33 — параметры ячейки.
Прессованный настил может обозначаться как SP 25-33×11 или SP 30-33×33. Конкретная расшифровка маркировки зависит от принятой производителем системы, поэтому при заказе следует сверяться с его каталогом, чертежами и техническими характеристиками.
Где какой настил работает лучше
Сварной решетчатый настил благодаря жесткой конструкции и доступности серийного производства широко применяется на типовых промышленных объектах. Его используют для эстакад, технологических площадок, лестничных маршей, ступеней и проходов между оборудованием.
Такой вид решетки востребован в нефтегазовой отрасли, энергетике, горнодобывающей промышленности и на производственных объектах. Там, где требуется высокая несущая способность и предусматриваются значительные объемы настила, сварная технология часто обеспечивает рациональное сочетание стоимости и эксплуатационных характеристик.
Прессованный настил применяют в случаях, когда наряду с прочностью важны аккуратная геометрия и отсутствие сварных точек на поверхности. Такие изделия устанавливают на пешеходных мостах, переходах, пандусах, фасадных конструкциях, промышленных площадках и других объектах.
Выбор конкретного вида влияет на стоимость изготовления и дальнейшей эксплуатации. Поэтому сравнивать сварной и прессованный решетчатый настил нужно по расчетной нагрузке, размерам, условиям окружающей среды и требованиям к внешнему виду.
Когда выбирать прессованный решетчатый настил
Прессованный настил стоит рассматривать там, где важны отсутствие сварных соединений, регулярная геометрия и аккуратный внешний вид поверхности. При этом прочность и размеры решетки должны соответствовать расчетным требованиям объекта.
Основные случаи применения:
-
объекты с агрессивной атмосферой при соответствующей защите поверхности: химические производства, очистные сооружения, морские объекты;
-
пешеходные зоны с повышенными требованиями к внешнему виду;
-
конструкции, где необходимо снизить собственную массу при сохранении требуемых расчетных характеристик;
-
объекты с вибрационными нагрузками, для которых тип соединения элементов учитывается при проектировании;
-
производства и площадки с повышенными требованиями к чистоте поверхности.
Когда выбирать сварной решетчатый настил
Сварной настил обычно выбирают для промышленных конструкций, где необходимы высокая несущая способность, большой выбор типоразмеров и экономичность при серийном производстве. Усиленные исполнения позволяют применять его на площадках с повышенными нагрузками.
Основные случаи применения:
-
тяжелонагруженные площадки и эстакады;
-
участки проезда техники при соответствующем расчете;
-
большие объемы заказа;
-
строительные леса и временные технологические проходы;
-
реконструкция объектов, где уже используется сварная решетка;
-
сухие помещения и площадки без агрессивного воздействия среды.
Какие ошибки допускают при выборе и заказе
Ошибки чаще всего связаны с выбором решетки только по размеру ячейки или типу изготовления. Для правильного подбора необходимо учитывать несущие полосы, пролет, характер нагрузки, покрытие и способ монтажа.
-
Указание только шага ячейки без размеров несущей полосы. Настилы с одинаковой ячейкой могут заметно отличаться по допустимой нагрузке из-за разной высоты и толщины элементов.
-
Игнорирование условий эксплуатации. При высокой влажности или воздействии агрессивных сред необходимо заранее предусмотреть подходящую защиту металлической поверхности.
-
Экономия на защитном покрытии. Настил, эксплуатируемый на открытом воздухе, должен иметь антикоррозионную защиту, соответствующую условиям объекта.
-
Выбор прессованного настила под тяжелую колесную нагрузку без расчета. Проезд погрузчика или другой техники создает значительную сосредоточенную нагрузку, поэтому необходимо проверять характеристики конкретной конструкции.
-
Неправильная стыковка секций. Отсутствие предусмотренных крепежных элементов может привести к смещению решетки во время эксплуатации.
-
Путаница в обозначениях серий. Маркировка настила может различаться у производителей, поэтому перед заказом нужно проверять техническую документацию и фактические характеристики изделия.
Частые вопросы
В чем основное отличие прессованного настила от сварного
Основное отличие состоит в технологии соединения элементов. В прессованной конструкции поперечные полосы под давлением запрессовываются в несущие, а в сварной решетке поперечные прутки фиксируются контактной сваркой.
Из-за этого отличаются конструкция поверхности и особенности производства. При этом прочность обоих типов зависит от размеров несущих полос, ячейки и пролета.
Что означает маркировка SP 33×33
SP обычно используют как обозначение прессованного настила, а 33×33 характеризует размеры ячейки в принятой производителем системе. Дополнительные цифры могут обозначать высоту несущей полосы и другие параметры.
Например, обозначение SP 25-33×33 может включать высоту несущей полосы 25 мм и размер ячейки 33×33 мм. Точную расшифровку необходимо проверять по документации конкретного изготовителя.
Какой вес у решетчатого настила 33×33 высотой 30 мм
Точная масса зависит не только от ячейки и высоты несущей полосы, но и от ее толщины, размеров поперечных элементов и типа конструкции. Поэтому вес квадратного метра следует определять по техническим данным конкретного изделия.
Даже решетки одинаковой высоты и с одинаковой ячейкой могут иметь разную массу из-за различий в толщине стали и конструкции поперечных элементов.
Подходит ли сварной настил для морского климата
Сварной настил можно использовать в условиях повышенной влажности при правильно выбранной антикоррозионной защите. Большое значение имеют качество горячего цинкования, подготовка поверхности и состояние сварных соединений.
Для морского климата материал и покрытие необходимо подбирать с учетом степени агрессивности среды и требований проекта.
Можно ли использовать прессованный настил для автомобильного проезда
Такое применение возможно только после проверки расчетной несущей способности конкретного настила. Автомобильная или другая колесная нагрузка действует локально, поэтому необходимо учитывать давление на колесо, пролет и характеристики несущих полос.
Для тяжелонагруженных проездов часто используют усиленные сварные решетки, однако окончательный выбор должен основываться на расчете.
Заключение
Прессованный решетчатый настил подходит для конструкций, где важны аккуратная геометрия, отсутствие сварных точек и соответствие определенным требованиям к поверхности. Сварной настил широко применяется на промышленных объектах, площадках и лестницах, в том числе при высоких расчетных нагрузках.
Разница в технологии производства не делает один вид решетки универсально лучше другого. Выбор зависит от несущей способности, размеров ячейки и полос, условий эксплуатации, требований к защитному покрытию и стоимости проекта.
При заказе важно указывать высоту и толщину несущей полосы, размеры ячейки, габариты секции, пролет между опорами, характер нагрузки и условия эксплуатации. Это позволяет подобрать решетчатый настил, который соответствует техническим требованиям объекта и рассчитан на необходимый срок работы.
